توضیحات عملکرد محصول

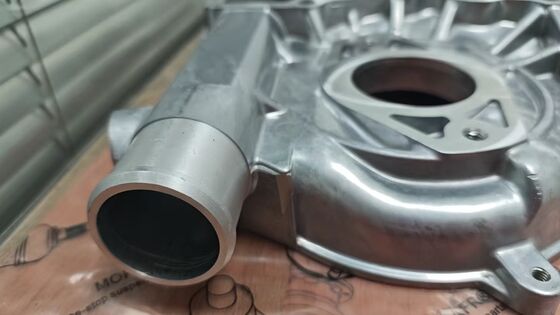

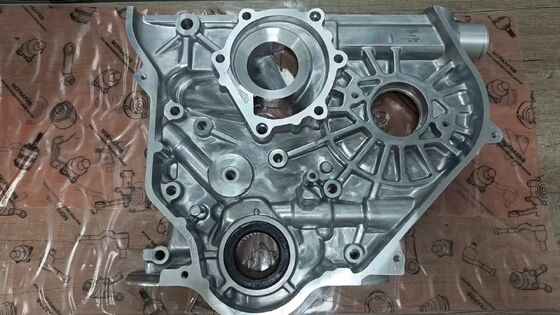

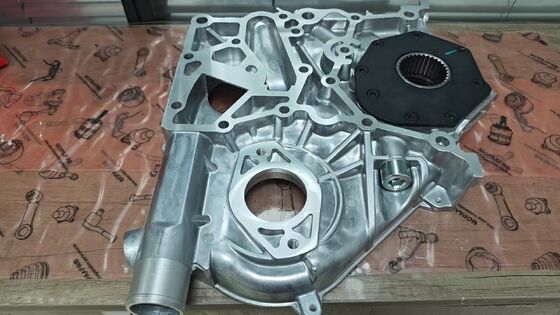

محفظه چرخ دنده زمان‌بندی (شماره قطعه 11311-54052) یک جزء حیاتی از سیستم زمان‌بندی موتور دیزل تویوتا شما است. عملکرد اصلی آن به عنوان پوشش جلویی است که چرخ دنده‌ها و مجموعه زنجیر زمان‌بندی را در بر گرفته و محافظت می‌کند. این محفظه سفت و سخت به بلوک موتور پیچ می‌شود و یک محفظه روان‌کاری شده در اطراف مجموعه زمان‌بندی ایجاد می‌کند، روغن را در جای خود نگه می‌دارد و از ورود گرد و غبار و آلودگی جلوگیری می‌کند. برای خودروهای تویوتا مجهز به موتورهای دیزل 2L، 2LT، 2LTE، 3L، 5L و 5LE، عملکرد صحیح محفظه چرخ دنده زمان‌بندی برای حفظ زمان‌بندی دقیق سوپاپ، جلوگیری از نشت روغن و اطمینان از عمر طولانی موتور ضروری است..

علائم رایج خرابی محفظه چرخ دنده زمان‌بندی

اگر هر یک از علائم زیر را تجربه می‌کنید، محفظه چرخ دنده زمان‌بندی شما ممکن است در حال خرابی باشد و نیاز به تعویض داشته باشد:

• نشت روغن از واشر یا درزگیر میل لنگ:   نشت قابل مشاهده روغن در اطراف جلوی موتور، که اغلب با سطح پایین روغن و بوی سوختگی همراه است. این نشان می‌دهد که محفظه دیگر به درستی آب‌بندی نمی‌شود.

• صدای تق تق یا ساییدگی زنجیر:   صدای تق تق فلزی غیرعادی از جلوی موتور، که نشان‌دهنده عدم هم‌ترازی زنجیر یا ساییدگی آن به محفظه فرسوده است.

• زمان‌بندی نامنظم یا دور آرام ناپایدار:   موتور به طور نامنظم کار می‌کند یا به دلیل عدم هم‌ترازی زنجیر زمان‌بندی قدرت کمی دارد. این می‌تواند باعث روشن شدن چراغ چک موتور شود.

• آلودگی داخل محفظه زمان‌بندی:   ورود گرد و غبار یا آلودگی از طریق محفظه آسیب‌دیده، سایش زنجیر، راهنماها و تنشنر را تسریع می‌کند.

• ترک‌ها یا آسیب‌های قابل مشاهده روی محفظه:   بازرسی نشان‌دهنده ترک‌ها، خوردگی عمیق یا آسیب فیزیکی به محفظه آلومینیومی است.

• موارد شدید: پرش زنجیر و آسیب موتور:   در صورت خرابی کامل محفظه، زنجیر زمان‌بندی می‌تواند دندانه‌ها را پرش کند و باعث تماس سوپاپ و پیستون شود.

اگر این علائم را از طریق بازرسی تأیید کرده‌اید، تعویض محفظه چرخ دنده زمان‌بندی راه‌حل توصیه شده است.

مشخصات محصول

محل قرارگیری و عملکرد اصلی قطعه

محل:   محفظه چرخ دنده زمان‌بندی در جلوی بلوک موتور نصب می‌شود و چرخ دنده‌ها و مجموعه زنجیر زمان‌بندی را می‌پوشاند. این قطعه بین بلوک موتور (عقب) و فن خنک کننده، پولی‌ها و اجزای محرک لوازم جانبی (جلو) قرار می‌گیرد. در موتورهای دیزل 2L، 3L و 5L، این قطعه پوشش جلویی محفظه زمان‌بندی را تشکیل می‌دهد..

اتصالات:   محفظه با چندین بست به بلوک موتور پیچ می‌شود. این قطعه درزگیر روغن میل لنگ جلو را در خود جای داده و توسط یک واشر (شماره قطعه 11328-54021 یا معادل آن) به بلوک آب‌بندی می‌شود. چرخ دنده پمپ انژکتور و سایر اجزای زمان‌بندی در داخل آن قرار دارند. محفظه همچنین نقاط نصب برای پوشش پمپ روغن و سایر لوازم جانبی جلوی موتور را فراهم می‌کند..

عملکرد اصلی:   محفظه چرخ دنده زمان‌بندی سه عملکرد حیاتی را انجام می‌دهد: (1) محصور کردن چرخ دنده‌ها و زنجیر زمان‌بندی در یک محفظه روان‌کاری شده و عاری از آلودگی، (2) ایجاد هم‌ترازی و پشتیبانی دقیق برای اجزای زمان‌بندی برای حفظ زمان‌بندی صحیح سوپاپ، و (3) آب‌بندی جلوی موتور برای جلوگیری از نشت روغن. با غوطه‌ور نگه داشتن زنجیر زمان‌بندی در روغن و دور نگه داشتن آن از آلودگی، زمان‌بندی پایدار را تحت حرارت، بار و لرزش حفظ می‌کند و از موتور در برابر سایش زودرس و خرابی فاجعه‌بار احتمالی محافظت می‌کند..

زمان‌هایی که این قطعه بیشترین اهمیت را دارد

این محفظه چرخ دنده زمان‌بندی به ویژه برای خودروهایی که موارد زیر هستند، اهمیت دارد:

• برای حمل و نقل تجاری یا بار سنگین استفاده می‌شوند - این شرایط فشار مداومی را بر سیستم زمان‌بندی وارد می‌کند و نیاز به آب‌بندی قابل اعتماد روغن دارد.

• خودروهای دیزلی با مسافت پیموده شده بالا که ممکن است محفظه اصلی در طول زمان دچار نشتی یا خوردگی شده باشد.

• در محیط‌های گرد و غبار یا خشن کار می‌کنند - یک محفظه آسیب‌دیده اجازه ورود آلودگی‌ها را داده و سایش اجزای زمان‌بندی را تسریع می‌کند.

• خودروهایی که تحت بازسازی موتور یا تعویض زنجیر زمان‌بندی قرار می‌گیرند - باید محفظه بازرسی شده و در صورت فرسودگی یا آسیب دیدگی تعویض شود.

• خودروهای دیزلی که زمان‌بندی دقیق برای تزریق سوخت و راندمان احتراق در آنها حیاتی است.

در این شرایط، محفظه چرخ دنده زمان‌بندی برای حفظ یکپارچگی زمان‌بندی موتور و جلوگیری از نشت روغن ضروری است و تعویض به موقع آن برای طول عمر موتور حیاتی است.

محتویات بسته

1 عدد مجموعه فرعی محفظه چرخ دنده زمان‌بندی (شماره قطعه 11311-54052). توجه: واشر، درزگیر میل لنگ جلو، پیچ‌های نصب، پوشش پمپ روغن و سایر سخت‌افزارها در صورت عدم ذکر، شامل نمی‌شوند. لطفاً قبل از خرید، سازگاری با مدل و موتور خودروی خود را تأیید کنید.

نصب DIY یا حرفه‌ای؟

این تعویض برای DIY مناسب است اگر:

• شما تجربه گسترده‌ای در باز کردن موتور و سرویس سیستم زمان‌بندی در موتورهای دیزل تویوتا دارید.

• شما به آچار گشتاورسنج، ابزار کشنده پولی و ابزارهای زمان‌بندی دسترسی دارید.

• می‌توانید با موتور خنک شده و به درستی پشتیبانی شده، با خیال راحت روی خودرو کار کنید.

ما نصب حرفه‌ای را توصیه می‌کنیم اگر:

• شما با سیستم‌های چرخ دنده و زنجیر زمان‌بندی آشنا نیستید.

• شما ابزارهای مناسب برای برداشتن پولی و تأیید زمان‌بندی را ندارید.

• در آب‌بندی صحیح پوشش زمان‌بندی یا تأیید زمان‌بندی موتور پس از مونتاژ مجدد اطمینان ندارید.

توجه:   نصب نادرست می‌تواند منجر به نشت روغن، عدم هم‌ترازی زمان‌بندی و آسیب موتور شود. همیشه واشر و درزگیر میل لنگ جلو را تعویض کنید. سطوح جفت‌شونده را کاملاً تمیز کنید. در گوشه‌های اتصال RTV اعمال کنید. تمام بست‌ها را با گشتاور مشخص شده و به ترتیب صحیح سفت کنید. زمان‌بندی را پس از مونتاژ مجدد تأیید کرده و پس از اولین استارت، نشتی روغن را بررسی کنید..

راهنمای نصب گام به گام

این راهنمای نصب برای کمک به شما در تعویض محفظه چرخ دنده زمان‌بندی با اطمینان طراحی شده است. قبل از شروع، اطمینان حاصل کنید که موتور کاملاً خنک شده و خودرو روی سطح صاف پارک شده است. ابزارهای زیر را نیاز خواهید داشت: آچار گشتاورسنج، ابزار کشنده پولی، ابزار خراش واشر و درزگیر RTV.

مرحله 1:   کابل منفی باتری را جدا کنید. روغن و مایع خنک کننده موتور را تخلیه کنید اگر پوشش زمان‌بندی دارای ژاکت خنک کننده است.

مرحله 2:   فن خنک کننده، تسمه‌های محرک و پولی‌ها را در صورت لزوم برای دسترسی به محفظه چرخ دنده زمان‌بندی بردارید. پولی میل لنگ را با استفاده از ابزار کشنده بردارید.

مرحله 3:   پیچ‌های نصب کننده محفظه چرخ دنده زمان‌بندی به بلوک موتور را بردارید. محل و طول پیچ‌ها را برای مونتاژ مجدد یادداشت کنید.

مرحله 4:   محفظه قدیمی را با استفاده از ابزار خراش واشر با دقت از بلوک موتور جدا کنید. واشر قدیمی را برداشته و هر دو سطح جفت‌شونده را کاملاً تمیز کنید.

مرحله 5:   زنجیر زمان‌بندی، راهنماها و تنشنر را از نظر سایش بررسی کنید. هرگونه قطعه فرسوده را تعویض کنید. در گوشه‌های اتصال که محفظه به بلوک می‌رسد، درزگیر RTV اعمال کنید.

مرحله 6:   محفظه چرخ دنده زمان‌بندی جدید را با یک واشر جدید نصب کنید. پیچ‌های نصب را دوباره نصب کرده و با گشتاور مشخص شده و به ترتیب صحیح سفت کنید.

مرحله حیاتی:   یک درزگیر روغن میل لنگ جلوی جدید نصب کنید. پولی میل لنگ، تسمه‌های محرک و فن خنک کننده را دوباره نصب کنید. روغن و مایع خنک کننده موتور را دوباره پر کنید. زمان‌بندی موتور را تأیید کنید. موتور را روشن کرده و نشتی روغن در اطراف پوشش زمان‌بندی را بررسی کنید.

نکته حرفه‌ای:   همیشه واشر پوشش زمان‌بندی و درزگیر میل لنگ جلو را تعویض کنید. سطوح جفت‌شونده را قبل از اعمال RTV کاملاً تمیز کنید. سیستم روغن را قبل از استارت اولیه کنید. سطح روغن را بررسی کرده و پس از رسیدن موتور به دمای عملیاتی، نشتی را بررسی کنید..

باورهای غلط رایج در مورد محفظه‌های چرخ دنده زمان‌بندی

افسانه 1:   محفظه چرخ دنده زمان‌بندی فقط یک پوشش است و به ندرت باعث مشکل می‌شود.
واقعیت:   محفظه چرخ دنده زمان‌بندی یک قطعه دقیق است که هم‌ترازی زنجیر زمان‌بندی را حفظ کرده و روغن موتور را آب‌بندی می‌کند. یک محفظه تاب خورده یا آسیب دیده می‌تواند باعث نشت روغن، عدم هم‌ترازی زنجیر و در نهایت آسیب موتور شود..

افسانه 2:   هر محفظه چرخ دنده زمان‌بندی مناسب است.
واقعیت:   محفظه‌های چرخ دنده زمان‌بندی مخصوص موتور هستند و باید با الگوی پیچ، سطح واشر و مشخصات درزگیر مطابقت داشته باشند. این محفظه به طور خاص برای کاربردهای موتور دیزل 2L، 3L، 5L و 5LE طراحی شده است..

افسانه 3:   می‌توانید از واشر و درزگیر قدیمی استفاده کنید.
واقعیت:   واشر پوشش زمان‌بندی و درزگیر میل لنگ جلو برای مهار روغن حیاتی هستند. استفاده مجدد از قطعات قدیمی خطر نشت روغن و آلودگی را به همراه دارد. همیشه در هنگام نصب از واشر و درزگیرهای جدید استفاده کنید..

نگهداری و عمر مفید

• در جای خشک و خنک دور از نور مستقیم خورشید نگهداری شود.

• برای جلوگیری از آلودگی یا آسیب، قطعه را تا زمان نصب در بسته‌بندی اصلی خود نگه دارید.

• از تماس با رطوبت، روغن، گریس یا حلال‌هایی که ممکن است بر سطوح آب‌بندی تأثیر بگذارند، خودداری کنید.

• اجسام سنگین را روی قطعه قرار ندهید.

خدمات پس از فروش و گارانتی

این محصول تحت پوشش تضمین کیفیت ما قرار دارد. اگر سوال یا مشکلی در مورد تناسب یا کیفیت دارید، لطفاً با ما تماس بگیرید و ما ظرف 24 ساعت پاسخ خواهیم داد.

توصیه‌های محصول مرتبط

هنگام تعویض محفظه چرخ دنده زمان‌بندی، اغلب توصیه می‌شود که قطعات مرتبط زیر را همزمان بازرسی و در نظر بگیرید.
