توضیحات عملکرد محصول

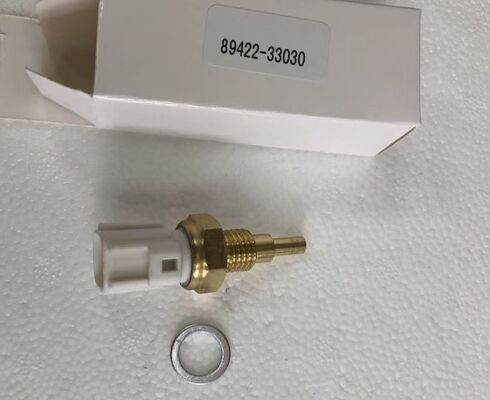

سنسور دمای خنک کننده موتور (شماره قطعه 89422-33030) یک جزء حیاتی از سیستم مدیریت موتور خودروی تویوتا یا لکسوس شما است. وظیفه اصلی آن اندازه گیری دمای خنک کننده موتور و انتقال این داده ها به واحد کنترل موتور (ECU) از طریق یک سیگنال مقاومت متغیر است. این سنسور از یک ترمیستور ضریب دمایی منفی (NTC) استفاده می کند، به این معنی که با افزایش دمای خنک کننده، مقاومت آن کاهش می یابد. ECU از این سیگنال برای محاسبه پارامترهای حیاتی از جمله مقدار و زمان تزریق سوخت، زمان جرقه زنی و فعال شدن فن خنک کننده استفاده می کند. برای خودروهای سازگار تویوتا و لکسوس، یک سنسور دمای خنک کننده با عملکرد صحیح برای عملکرد استارت سرد، بهره وری سوخت و قابلیت اطمینان کلی موتور ضروری است.راهنمای عیب یابی DIYچگونه بفهمیم سنسور دمای خنک کننده شما نیاز به تعویض دارد:

به دنبال علائم رایج زیر باشید:

چراغ چک موتور (P0115-P0118)

– کدهای مربوط به مدار دمای خنک کننده

1. استارت سخت در حالت سرد– ECU سیگنال دمای نادرست دریافت می کند

2. مصرف سوخت پایین– مخلوط سوخت نادرست به دلیل داده های دمایی معیوب

3. فن خنک کننده به طور مداوم کار می کند یا اصلاً کار نمی کند– عملکرد فن تحت تأثیر سیگنال سنسور قرار می گیرد

4. نقص در گیج دما– گیج نامنظم یا کار نکردن

5. 💡بازرسی سریع:

کانکتور سنسور را از نظر خوردگی یا آسیب بررسی کنید. یک ابزار اسکن می تواند داده های دمای خنک کننده زنده را بخواند و آن را با دمای واقعی موتور مقایسه کند. اگر خوانش به طور قابل توجهی نادرست باشد، سنسور احتمالاً معیوب است. سنسور را از نظر خوردگی یا خوانش های پرشی بازرسی کرده و در صورت یافتن تعویض کنید.ویژگی های محصولشماره قطعه– کدهای قدیمی تا زمانی که با ابزار اسکن پاک نشوند، باقی می مانند

شماره های OE جایگزین

اتصالات:

سنسور با رزوه M12 x 1.5 در مسیر خنک کننده رزوه می شود. این قطعه از طریق یک کانکتور الکتریکی 2 پین به سیم کشی موتور متصل می شود. از یک واشر آب بندی (شماره قطعه 90430-12005) برای جلوگیری از نشت خنک کننده در نقطه نصب استفاده می شود.عملکرد اصلی:– کدهای قدیمی تا زمانی که با ابزار اسکن پاک نشوند، باقی می مانند

دستورالعمل نصبابزار مورد نیاز معمول:مجموعه آچار سوکتی (متریک، 19 میلی متر)ظرف تخلیه برای خنک کننده– کدهای قدیمی تا زمانی که با ابزار اسکن پاک نشوند، باقی می مانند

دستکش ایمنی و محافظ چشمراهنمای کلی نصب (همیشه دفترچه راهنمای سرویس خودرو را دنبال کنید):مرحله

 روش کار

1

• خودرو را روی سطح صاف پارک کرده و اطمینان حاصل کنید که موتور خاموش و خنک است.

• 2

• ترمینال منفی باتری را جدا کنید.

• 3

خنک کننده را از رادیاتور تخلیه کنید (تخلیه جزئی ممکن است کافی باشد).

✅

• درست:همیشه ابتدا خنک کننده را تخلیه کنید – هنگام جدا کردن سنسور، خنک کننده نشت می کند.

• از آب بند جدید استفاده کنید – آب بند فرسوده باعث نشت خنک کننده می شود.به درستی گشتاور دهید – سفت کردن بیش از حد می تواند به رزوه های بلوک موتور آسیب برساند.

• کدهای خطا را پاک کنید – پس از نصب، از ابزار اسکن برای پاک کردن کدها و تأیید عدم ظهور کدهای جدید استفاده کنید.سیستم خنک کننده را هواگیری کنید – حباب های هوا بر خوانش سنسور و عملکرد خنک کننده تأثیر می گذارد.

• سنسور دمای خنک کننده را تعویض کرده اید اما هنوز مشکل دارید؟ این موارد را بررسی کنید:به یاد داشته باشید:

• یک سنسور دما که به درستی آب بندی نشده باشد، خنک کننده را نشت داده و باعث گرم شدن بیش از حد می شود. همیشه از آب بند جدید استفاده کرده و طبق مشخصات گشتاور دهید.

محتویات بسته

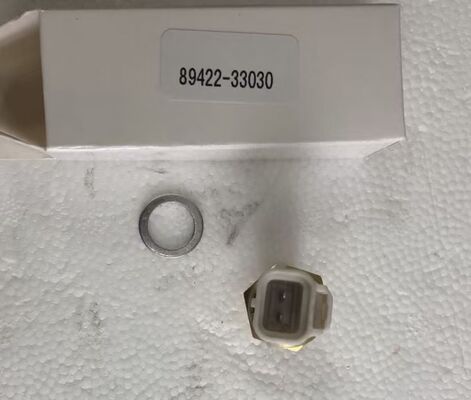

1 عدد سنسور دمای خنک کننده موتور (شماره قطعه 89422-33030) با واشر. توجه: کانکتور الکتریکی و سخت افزار نصب در صورت عدم ذکر گنجانده نشده اند. لطفاً قبل از خرید، سازگاری با مدل و موتور خودروی خود را تأیید کنید.

باورهای غلط رایج در مورد سنسورهای دمای خنک کنندهباور غلط 1:سنسور دمای خنک کننده و سوئیچ فن رادیاتور یک قطعه هستند.

واقعیت:اینها قطعات جداگانه ای با عملکردهای متفاوت هستند. سنسور دمای خنک کننده (89422-33030) یک سنسور 2 پین است که داده های دما را به ECU برای کنترل تزریق سوخت و زمان بندی ارسال می کند. سوئیچ فن رادیاتور معمولاً یک سوئیچ 1 پین است که مستقیماً فن خنک کننده را کنترل می کند. آنها در نزدیکی یکدیگر قرار دارند اما اهداف متفاوتی را انجام می دهند.

1. باور غلط 2:یک سنسور دمای خنک کننده معیوب همیشه بلافاصله چراغ چک موتور را روشن می کند.

2. واقعیت:خرابی های متناوب سنسور ممکن است تا زمانی که خرابی ثابت نشود، کد خطا ایجاد نکنند. بسیاری از رانندگان مشکلات استارت سرد یا مصرف سوخت پایین را بدون هیچ گونه چراغ هشدار تجربه می کنند تا زمانی که سنسور به طور کامل از کار بیفتد.– کدهای قدیمی تا زمانی که با ابزار اسکن پاک نشوند، باقی می مانند

3. هر سنسور دمای خنک کننده ای کار می کند.واقعیت:

4. سنسورهای دمای خنک کننده مخصوص موتور هستند و باید با منحنی مقاومت (مشخصات NTC)، اندازه رزوه و نوع کانکتور مطابقت داشته باشند. این سنسور به طور خاص برای کاربردهای سازگار تویوتا و لکسوس با کانکتور مستطیلی 2 پین و رزوه M12 x 1.5 طراحی شده است.پس از تعویض هنوز مشکل دارید؟

5. سنسور دمای خنک کننده را تعویض کرده اید اما هنوز مشکل دارید؟ این موارد را بررسی کنید:آیا کدهای خطا پاک شده اند؟– کدهای قدیمی تا زمانی که با ابزار اسکن پاک نشوند، باقی می مانند

آیا کانکتور کاملاً درگیر است؟– اتصال شل باعث خطاهای متناوب می شودآیا سیم کشی سالم است؟

– به دنبال بریدگی، ساییدگی یا خوردگی باشید

آیا سیستم خنک کننده هواگیری شده است؟

– حباب های هوا بر خوانش سنسور تأثیر می گذارد

آیا سطح خنک کننده صحیح است؟– خنک کننده کم بر عملکرد سنسور تأثیر می گذارد
TOYOTA 4-RUNNER GRN21#/KZN215/UZN21#– ترموستات گیر کرده بر دمای خنک کننده تأثیر می گذارد

آیا ECU کار می کند؟– ECU معیوب می تواند باعث علائم مربوط به سنسور شود
TOYOTA 4-RUNNER GRN21#/KZN215/UZN21#این محصول تحت تضمین کیفیت ما قرار دارد. اگر سوال یا مشکلی در مورد تناسب یا کیفیت دارید، لطفاً با ما تماس بگیرید و ما ظرف 24 ساعت پاسخ خواهیم داد.
