شرح عملکرد محصول

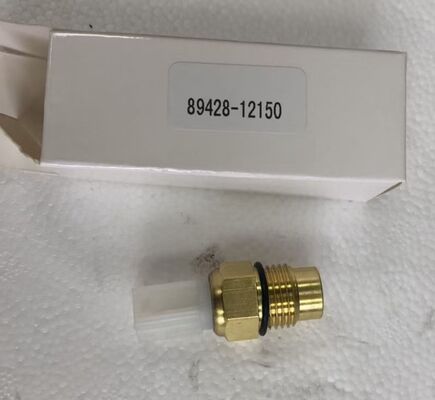

کلید دمای فن رادیاتور (شماره قطعه 89428-12150) یکی از اجزای حیاتی سیستم خنک کننده موتور خودروی تویوتا شما است. وظیفه اصلی آن نظارت بر دمای مایع خنک کننده و فعال کردن خودکار فن خنک کننده رادیاتور زمانی است که موتور به آستانه دمای از پیش تعیین شده برسد. هنگامی که دمای مایع خنک کننده به نقطه روشن شدن (معمولاً حدود 90 درجه سانتیگراد تا 92 درجه سانتیگراد) افزایش می یابد، سوئیچ مدار الکتریکی را می بندد و رله فن رادیاتور را انرژی می دهد و فن خنک کننده را روشن می کند. هنگامی که دما به نقطه خاموش شدن می رسد (معمولاً در حدود 85-87 درجه سانتیگراد)، سوئیچ مدار را باز می کند و فن را خاموش می کند. این عملکرد خودکار دمای کارکرد بهینه موتور را حفظ می کند، از گرمای بیش از حد جلوگیری می کند و احتراق سوخت کارآمد را تضمین می کند. این سوئیچ از نوع تماسی تک قطبی و معمولی بسته با رزوه M16 x 1.5 و کانکتور سفید و مربعی است.

علائم رایج خرابی سوئیچ دمای فن رادیاتور

اگر هر یک از علائم زیر را تجربه کردید، ممکن است کلید دمای فن رادیاتور شما از کار افتاده باشد و نیاز به تعویض داشته باشد:

• گرم شدن بیش از حد موتور در دور آرام یا کم:هنگامی که وسیله نقلیه ساکن است یا به آرامی حرکت می کند، گیج دما از حد معمول بالاتر می رود، اما پس از رانندگی با سرعت به حالت عادی باز می گردد. این نشان می دهد که فن در صورت نیاز فعال نمی شود

• فن رادیاتور به طور مداوم کار می کند:فن خنک کننده همیشه روشن می ماند، حتی زمانی که موتور سرد است. این نشان می دهد که سوئیچ در موقعیت بسته گیر کرده است

• فن رادیاتور هرگز فعال نمی شود:دماسنج به طرز خطرناکی بالا می رود، اما فن هرگز روشن نمی شود. این نشان می دهد که سوئیچ در موقعیت باز از کار افتاده است

• گیج دما به طور غیر عادی نوسان می کند:گیج دمای مایع خنک کننده به سرعت یا به طور نامنظم نوسان می کند که نشان دهنده عملکرد ناسازگار فن است.

• سوختن فیوز فن خنک کننده:فیوز مدار فن به طور مکرر منفجر می شود که به طور بالقوه ناشی از یک کلید کوتاه است

• عملکرد تهویه مطبوع در سرعت های پایین کاهش می یابد:تهویه مطبوع زمانی که وسیله نقلیه ساکن است به دلیل جریان ناکافی هوا از طریق کندانسور کارایی کمتری دارد

اگر این علائم را از طریق بازرسی تایید کرده اید، تعویض کلید دمای فن رادیاتور راه حل پیشنهادی است.

نحوه تشخیص معیوب سوئیچ دمای فن رادیاتور

قبل از خرید جایگزین، این بررسی های ساده را انجام دهید تا مطمئن شوید که سوئیچ دمای فن رادیاتور مشکل است:

• بازرسی بصری:سوئیچ رادیاتور یا محفظه ترموستات را پیدا کنید. نشتی مایع خنک کننده در اطراف رزوه ها، خوردگی کانکتور یا سیم کشی آسیب دیده را بررسی کنید.

• تست عملکرد فن:موتور را روشن کنید و اجازه دهید تا زمانی که به دمای عملیاتی برسد، در حالت آرام کار کند. توجه کنید که آیا فن رادیاتور زمانی که دماسنج به محدوده نرمال می رسد فعال می شود یا خیر. اگر نه، سوئیچ ممکن است معیوب باشد

• تست تداوم:کانکتور سوئیچ را جدا کرده و از یک مولتی متر برای بررسی تداوم در ترمینال های سوئیچ استفاده کنید. در دمای اتاق (سرد)، سوئیچ باید تداوم را نشان دهد (معمولا بسته است). وقتی تا دمای خاموشی گرم می شود، تداوم باید قطع شود

• تست سیم جامپر:با احتراق روشن، کانکتور سوئیچ را جدا کرده و ترمینال ها را پرش کنید. اگر فن فعال شود، مدار و رله کار می کنند و کلید احتمالاً ایراد دارد

ویژگی های محصول

مکان کامپوننت و عملکرد اصلی

مکان:سوئیچ دمای فن رادیاتور معمولاً روی محفظه رادیاتور یا ترموستات نصب می‌شود و پروب رزوه‌دار در جریان مایع خنک‌کننده قرار می‌گیرد. در نقطه ای قرار می گیرد که می تواند دمای مایع خنک کننده را هنگام خروج از موتور یا ورود به رادیاتور به طور دقیق حس کند.

اتصالات:سوئیچ از طریق یک کانکتور تک پین (سفید، مربع شکل) به سیستم الکتریکی خودرو متصل می شود. سوئیچ با رزوه M16 x 1.5 به گذرگاه مایع خنک کننده می رود. هنگامی که مایع خنک کننده به دمای روشن شدن می رسد، کنتاکت های داخلی بسته می شوند و مدار رله فن تکمیل می شود. واشر یا واشر آب بندی برای جلوگیری از نشت مایع خنک کننده در محل نصب استفاده می شود.

عملکرد اصلی:کلید دمای فن رادیاتور به عنوان کنترل اولیه برای عملکرد فن خنک کننده موتور عمل می کند. به طور مداوم دمای مایع خنک کننده را کنترل می کند و سیگنال روشن / خاموش را به رله فن ارائه می دهد. این عملکرد خودکار تضمین می‌کند که فن فقط در صورت نیاز کار می‌کند و دمای موتور بهینه را حفظ می‌کند و در عین حال عملکرد غیرضروری فن را که می‌تواند انرژی الکتریکی را تخلیه و صدا را افزایش می‌دهد به حداقل برساند. سوئیچ بر اساس یک اصل تماس معمولی بسته عمل می کند و هنگامی که دما به نقطه خاموش می رسد مدار را باز می کند.

محتویات بسته

1 عدد سوئیچ دمای فن رادیاتور (شماره قطعه 89428-12150). توجه: واشر آب بندی، کانکتور الکتریکی، و سخت افزار نصب شامل نمی شود مگر اینکه ذکر شده باشد. لطفاً قبل از خرید، سازگاری با مدل خودرو و سال خود را تأیید کنید.

راهنمای نصب گام به گام

این راهنمای نصب برای کمک به تعویض کلید دمای فن رادیاتور خود با اطمینان طراحی شده است. قبل از استارت زدن، مطمئن شوید که موتور کاملا خنک است و خودرو در زمینی صاف پارک شده است. شما به ابزارهای زیر نیاز دارید: آچار 17 میلی متری، مولتی متر و خنک کننده.

مرحله 1:مطمئن شوید که موتور کاملا خنک است. ظرفی را زیر کلید قرار دهید تا مایع خنک کننده ای که ممکن است تخلیه شود را بگیرد.

مرحله 2:کانکتور برق را با فشار دادن زبانه رها کردن از کلید جدا کنید.

مرحله 3:سوئیچ قدیمی را با استفاده از یک آچار 17 میلی متری جدا کنید. در خلاف جهت عقربه های ساعت بچرخانید تا شل شود.

مرحله 4:رزوه های نصب روی محفظه رادیاتور یا ترموستات را تمیز کنید. سطح آب بندی را برای آسیب دیدگی بررسی کنید.

مرحله 5:سوئیچ جدید را با یک واشر آب بندی جدید نصب کنید. محکم ببندید اما بیش از حد سفت نکنید.

مرحله 6:کانکتور برق را دوباره وصل کنید تا در جای خود کلیک کند. سیستم خنک کننده را با مخلوط خنک کننده مناسب پر کنید. هوا را از سیستم خارج کنید.

مرحله بحرانی:موتور را روشن کنید و بگذارید به دمای کار برسد. توجه کنید که آیا فن رادیاتور زمانی که دماسنج به محدوده نرمال می رسد فعال می شود یا خیر. نشتی مایع خنک کننده در اطراف سوئیچ را بررسی کنید.

نکته حرفه ای:هنگام تعویض سوئیچ، همیشه از یک واشر آب بندی جدید استفاده کنید. پایانه های رابط را تمیز کنید و برای جلوگیری از خوردگی، گریس دی الکتریک بزنید. اگر فن همچنان کار نمی کند رله و فیوز فن را بررسی کنید.

باورهای غلط رایج در مورد کلیدهای فن رادیاتور

افسانه 1:سوئیچ فن و سنسور دمای مایع خنک کننده یکسان هستند.
واقعیت:سوئیچ فن عملکرد فن رادیاتور را کنترل می کند و معمولاً یک کلید روشن/خاموش تک پین است. سنسور دمای مایع خنک کننده (ECT) داده های دما را برای تزریق سوخت و عملکرد گیج به ECM می فرستد و معمولاً یک سنسور دو پین است. آنها اجزای جداگانه با عملکردهای متفاوت هستند.

افسانه 2:اگر فن کار کند، سوئیچ خوب است.
واقعیت:یک سوئیچ ممکن است در موقعیت بسته از کار بیفتد و باعث شود که فن به طور مداوم کار کند. این انرژی باتری را تخلیه می کند و می تواند سایر مشکلات سیستم خنک کننده را بپوشاند. سوئیچ باید برای عملکرد باز و بسته آزمایش شود.

افسانه 3:هر سوئیچ دمایی کار خواهد کرد.
واقعیت:کلیدهای دما مخصوص خودرو هستند و باید با اندازه رشته، نوع رابط و محدوده دمای کارکرد مطابقت داشته باشند. این سوئیچ به طور خاص برای کاربردهای سازگار تویوتا با نخ M16 در 1.5 و محدوده 87 درجه سانتی گراد تا 92 درجه سانتی گراد طراحی شده است.

تضمین کیفیت و تعهد خدمات

تضمین کیفیت:
هر جزء تحت فرآیندهای تولید کنترل شده برای اطمینان از دقت ابعادی و یکپارچگی مواد تولید می شود. هر واحد قبل از بسته بندی تحت بررسی های کیفی زیر قرار می گیرد:

• بازرسی ابعادی - اندازه رزوه، نوع رابط و ابعاد بدنه مطابق با مشخصات طراحی تأیید شده است.

• تست سوئیچینگ - دمای فعال سازی و غیرفعال سازی آزمایش می شود

• بررسی یکپارچگی مهر و موم - یکپارچگی آب بندی تایید شده است

• بازرسی پایان سطح - کیفیت سطح و حفاظت در برابر خوردگی به صورت بصری تأیید می شود

حفاظت از بسته بندی:
هر سوئیچ دما به صورت جداگانه در بسته بندی محافظ مهر و موم شده است تا از آلودگی و آسیب فیزیکی در حین نگهداری و حمل و نقل جلوگیری شود. بسته بندی شامل یک برچسب شفاف با شماره قطعه برای شناسایی آسان است.

تعهد خدمت:
