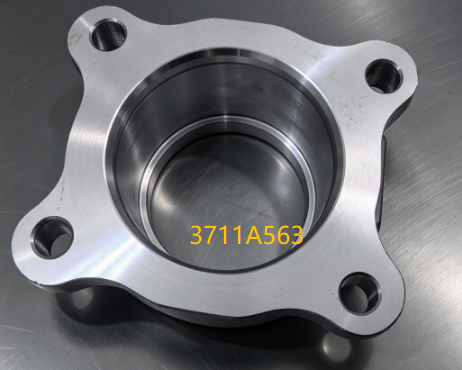

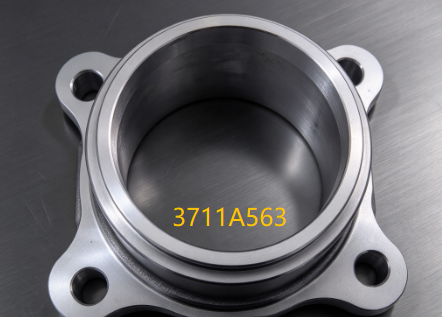

CASE 3711A563، یاتاقان محور محور RR برای میتسوبیشی تریتون L200 2.4L 4WD 4N16 LC1T

توضیحات اصلی محصول

این یک جزء کلیدی فولادی است که مسئول ایمن سازی و محافظت از بلبرینگ شفت محور عقب است و برای تحمل وزن خودرو و اطمینان از چرخش روان شفت محور استفاده می شود.

این شماره قطعه عمدتاً با جدیدترین نسل مدل های وانت میتسوبیشی سازگار است:

مدل های اصلی: میتسوبیشی تریتون / L200 / استرادا (نسل کاملاً جدید، عمدتاً وانت های سری MV کاملاً بازطراحی شده که در سال های 2024-2025 و بعد از آن عرضه شده اند).

سازگاری موتور: مدل های مجهز به موتور دیزل توربوشارژ با توان بالا 2.4 لیتری (4N16)، در پیکربندی های 2WD یا 4WD.

راهنمای تشخیص DIY

چگونه بفهمیم محفظه بلبرینگ شفت محور عقب شما نیاز به تعویض دارد:

به دنبال این علائم رایج باشید:

1. صدای وزوز یا خرد شدن از عقبصدای غیرعادی که با سرعت خودرو تغییر می کند

2. لرزش یا تکان چرخ عقبحرکت یا لرزش بیش از حد که از طریق خودرو احساس می شود

3. نشت روغن در محور عقبروغن دنده قابل مشاهده در اطراف چرخ عقب یا ناحیه ترمز

4. ساییدگی نامنظم لاستیکالگوهای سایش غیرعادی در لاستیک های عقب

5. لقی محوری شفت محورحرکت بیش از حد هنگام بررسی لقی انتهای شفت محور

بازرسی سریع:قسمت عقب خودرو را بالا ببرید و با تکان دادن چرخ های عقب، لقی آنها را بررسی کنید. ناحیه محور عقب را برای نشت روغن بررسی کنید. می توان از یک نشانگر صفحه ای برای اندازه گیری لقی محوری شفت محور استفاده کرد - تجاوز از حد مجاز نشان دهنده سایش بلبرینگ یا محفظه است.ویژگی های محصولخدمات پس از فروش و گارانتی

3711A563

میتسوبیشی تریتون

• با موتور4N16و سیستم4WDتأیید شده است.مناسب برای مدل های سال2023-2026خدمات پس از فروش و گارانتی

• MV.عقب چپ و راست رایج هستند(قطعه یکسان برای هر دو طرف).خدمات پس از فروش و گارانتی

• دستورالعمل نصبابزار مورد نیاز معمولاً:

• مجموعه آچار سوکتی (متریک)

چکش کشویی و کشنده محور

پرس بلبرینگ / مجموعه قلم مو

• آچار گشتاور

• دستکش ایمنی و محافظ چشم

• مرجع نصب عمومی (همیشه دفترچه راهنمای سرویس مخصوص خودرو را دنبال کنید):

• مرحله

• روش کار

1

نکات نصب و اشتباهات رایج

• اشتباه هنگام تعویض محفظه بلبرینگ شفت محور عقب:اشتباه:

• استفاده مجدد از حلقه نگهدارنده بلبرینگ یا عدم بررسی لقی محوری شفت محور پس از نصب.صحیح:خدمات پس از فروش و گارانتی

• این یک قطعه غیر قابل استفاده مجدد است که بلبرینگ را روی شفت محور محکم می کند.از پرس بلبرینگ مناسب استفاده کنید

• چکش زدن به بلبرینگ و محفظه آسیب می رساند.لقی محوری شفت محور را بررسی کنید

• پس از نصب، لقی را در حد مجاز (0.8 میلی متر) تأیید کنید.

شفت محور را بررسی کنید

یک شفت فرسوده یا آسیب دیده به بلبرینگ و محفظه جدید آسیب می رساند.

کاسه نمدهای روغن را تعویض کنیدهمیشه هنگام مونتاژ مجدد از کاسه نمدهای جدید استفاده کنید.به یاد داشته باشید:

حلقه نگهدارنده بلبرینگ، بلبرینگ را روی شفت محور محکم می کند. در صورت خرابی آن، شفت محور می تواند در حین رانندگی از پوسته محور خارج شود و باعث از دست دادن چرخ و خطر جدی ایمنی شود.موقعیت نصب و عملکرد اصلی

1. محفظه بلبرینگ شفت محور عقب (3711A563) روی شفت محور عقب، داخل پوسته محور عقب میتسوبیشی تریتون (پلتفرم MV، 2023+) نصب می شود. این محفظه بین شفت محور عقب و لوله پوسته محور قرار می گیرد و بلبرینگ شفت محور عقب را در موقعیت صحیح خود محکم می کند.عملکردهای اصلی:خدمات پس از فروش و گارانتی

2. : محفظه بلبرینگ، بلبرینگ شفت محور عقب را در موقعیت خود روی شفت محور نگه می دارد و از حرکت محوری و شعاعی جلوگیری می کند.نگهدارنده شفت محور

3. : محفظه، شفت محور عقب را در داخل پوسته محور پشتیبانی می کند و هم ترازی مناسب را حفظ کرده و امکان چرخش روان را فراهم می کند.نگهدارنده کاسه نمدخدمات پس از فروش و گارانتی

4. توزیع بار: محفظه به توزیع وزن خودرو و بارهای شفت محور به پوسته محور کمک می کند.

5. محتویات بسته1 عدد محفظه بلبرینگ شفت محور عقب

بسته بندی محافظ با برچسب شماره قطعهتوجه:بلبرینگ، کاسه نمد روغن و حلقه نگهدارنده معمولاً شامل نمی شوند. با فروشنده خاص خود تأیید کنید.خدمات پس از فروش و گارانتی

محفظه بلبرینگ را تعویض کردید اما همچنان مشکل دارید؟ این موارد را بررسی کنید:

آیا حلقه نگهدارنده بلبرینگ تعویض شد؟استفاده مجدد از حلقه نگهدارنده می تواند باعث خارج شدن شفت محور شود.آیا لقی محوری شفت محور بررسی شد؟باید در حد مجاز 0.8 میلی متر باشد.آیا بلبرینگ به درستی نصب شد؟خدمات پس از فروش و گارانتی

آیا کاسه نمد روغن جدید نصب شد؟

1. استفاده از کاسه نمد قدیمی باعث نشت روغن می شود.آیا شفت محور فرسوده است؟خدمات پس از فروش و گارانتی

2. آیا شیم پیش بار بلبرینگ نصب شد؟شیم گمشده باعث پیش بار نادرست بلبرینگ می شود.

3. آیا سطح روغن دیفرانسیل صحیح است؟روغن کم باعث خرابی بلبرینگ می شود.خدمات پس از فروش و گارانتی

4. این محصول تحت پوشش تضمین کیفیت ما قرار دارد. اگر سوال یا مشکلی در مورد تناسب یا کیفیت دارید، لطفا با ما تماس بگیرید و ما ظرف 24 ساعت پاسخ خواهیم داد.محصولات مرتبط توصیه شده

قطعات همراه / اجزای مرتبط

• هنگام انجام تعمیرات اساسی بلبرینگ چرخ عقب یا رسیدگی به مشکلات صدای محور عقب یا نشت روغن، این محفظه بلبرینگ معمولاً همراه با اجزای کلیدی زیر سیستم محرکه انتهای چرخ عقب مونتاژ می شود:

• جزء

توضیحاتشماره قطعه مرجع

بلبرینگ شفت محور عقب

بلبرینگ غلتشی اصلی که مستقیماً داخل این محفظه بلبرینگ پرس می شود.

1. —کاسه نمد روغن خارجی محور عقب

2. بین محفظه بلبرینگ و شفت محور نصب می شود تا روغن دنده را کاملاً در داخل دیفرانسیل عقب آب بندی کرده و از نشت آن به دیسک/درام ترمز جلوگیری کند.3715A432

3. نگهدارنده بلبرینگروی شفت محور پرس می شود تا بلبرینگ و محفظه بلبرینگ را به صورت محوری محکم کند و از خارج شدن شفت محور در حین رانندگی جلوگیری کند.

4. —صفحه پشتی ترمز

5. محفظه بلبرینگ معمولاً باید از صفحه پشتی ترمز عبور کند یا برای نصب به طور محکم به آن بچسبد.—
