توضیحات عملکرد محصول

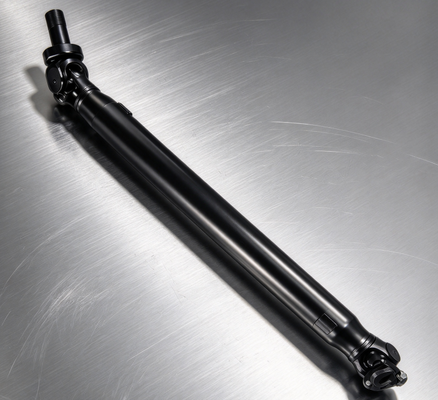

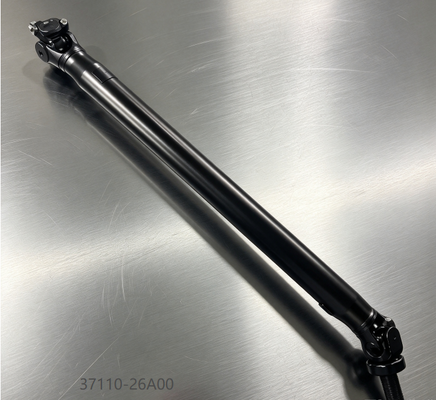

میل گاردان عقب (شماره قطعه 37110-26A00) یک جزء حیاتی از سیستم انتقال قدرت تویوتا هایس شما است. عملکرد اصلی آن انتقال قدرت چرخشی از گیربکس یا جعبه انتقال به دیفرانسیل عقب است که به چرخ‌های عقب اجازه می‌دهد خودرو را به جلو حرکت دهند. این مجموعه میل گاردان، خروجی گیربکس را به دیفرانسیل محور عقب متصل می‌کند و گشتاور را از طریق اتصالات جهانی که امکان حرکت سیستم تعلیق و تغییر زاویه سیستم انتقال قدرت را فراهم می‌کنند، منتقل می‌کند. برای مدل‌های تویوتا هایس مجهز به موتورهای دیزل و بنزینی سازگار، میل گاردان عقب با عملکرد صحیح برای انتقال قدرت روان، عملکرد بدون لرزش و عملکرد قابل اعتماد خودرو ضروری است.

علائم رایج خرابی میل گاردان

اگر با هر یک از علائم زیر مواجه شدید، ممکن است میل گاردان عقب شما در حال خرابی باشد و نیاز به تعویض داشته باشد:

• لرزش هنگام شتاب‌گیری:لرزش قابل توجهی که با سرعت خودرو افزایش می‌یابد، به خصوص هنگام شتاب‌گیری - این نشان‌دهنده فرسودگی اتصالات جهانی یا عدم تعادل شفت است.

• صدای تقه یا ضربه هنگام تعویض دنده:صدای تقه یا ضربه فلزی هنگام درگیر کردن دنده‌ها یا شتاب‌گیری/کاهش سرعت - این نشان‌دهنده فرسودگی بلبرینگ‌های اتصالات جهانی یا شیارها است.

• صدای جیر جیر یا وزوز از زیر خودرو:جیر جیر یا وزوز ریتمیک که با سرعت خودرو تغییر می‌کند - این نشان‌دهنده خشکی یا فرسودگی بلبرینگ‌های اتصالات جهانی است.

• لرزشی که در سرعت‌های خاص بدتر می‌شود:لرزشی که در محدوده‌های سرعت خاص بیشتر قابل توجه است - این نشان می‌دهد که شفت ممکن است خم شده باشد یا وزنه‌های تعادل از بین رفته باشند.

• آسیب یا زنگ زدگی قابل مشاهده روی شفت:بازرسی نشان‌دهنده فرورفتگی، زنگ زدگی عمیق یا آسیب به لوله شفت یا اتصالات جهانی است.

• نشت گریس از اتصالات جهانی:گریس قابل مشاهده در اطراف درپوش‌های اتصالات جهانی - این نشان‌دهنده فرسودگی درزگیرها یا آسیب به اجزای اتصال است.

اگر این علائم را از طریق بازرسی تأیید کرده‌اید، تعویض میل گاردان عقب راه‌حل توصیه شده است.

نحوه تشخیص میل گاردان معیوب

قبل از خرید قطعه جایگزین، این بررسی‌های ساده را انجام دهید تا تأیید کنید که میل گاردان مشکل دارد:

• بازرسی چشمی:با بالا بردن ایمن خودرو، میل گاردان را برای فرورفتگی، زنگ زدگی عمیق یا آسیب بازرسی کنید. اتصالات جهانی را برای نشت گریس یا لقی بیش از حد بررسی کنید.

• تست لقی اتصالات جهانی:میل گاردان را در نزدیکی هر اتصال جهانی بگیرید و سعی کنید آن را به جلو و عقب بچرخانید. لقی یا حرکت بیش از حد نشان‌دهنده فرسودگی بلبرینگ‌های اتصالات جهانی است.

• تست جاده‌ای لرزش:با سرعت‌های مختلف رانندگی کنید و محدوده سرعتی را که لرزش در آن بیشتر قابل توجه است، یادداشت کنید. لرزشی که با سرعت تغییر می‌کند و از طریق کف یا صندلی‌ها احساس می‌شود، اغلب نشان‌دهنده مشکل میل گاردان است.

• بررسی خروج از مرکز (Runout):از یک گیج ساعتی برای اندازه‌گیری خروج از مرکز شفت هنگام چرخش شفت استفاده کنید. خروج از مرکز بیش از حد نشان‌دهنده شفت خم شده یا اتصالات جهانی فرسوده است.

ویژگی‌های محصول

میل گاردان عقب در زیر خودرو قرار دارد و به صورت طولی از خروجی گیربکس یا جعبه انتقال (جلو) به ورودی دیفرانسیل عقب (عقب) امتداد می‌یابد. این قطعه بین محفظه امتداد گیربکس و دیفرانسیل محور عقب قرار گرفته و در عقب توسط فلنج پینیون دیفرانسیل پشتیبانی می‌شود.این شماره قطعه عمدتاً بامدل‌های تویوتا هایس / رجیوس ایس سری 200 دیفرانسیل عقب (دو چرخ محرک) با فاصله بین دو محور بلند / فوق بلند(مانند مدل‌های کامیوتر سقف بلند 14 نفره یا ون بزرگ).سال‌های تولید:عمدتاً مدل‌های تولید شده بینآگوست 2004 تا دسامبر 2013(مدل‌های نسل اول و میانی).کدهای شاسی رایج:TRH221K, TRH223B, TRH224W, KDH220K, KDH222B و غیره (مجهز به موتور بنزینی 2.7 لیتری 2TR-FE یا موتور دیزل 2.5T / 3.0T).نصب توسط خودتان یا حرفه‌ای؟این قطعه جایگزین برای نصب توسط خودتان مناسب است اگر:تجربه سرویس قطعات سیستم انتقال قدرت در خودروهای دیفرانسیل عقب را دارید.به آچار گشتاورسنج، پایه‌های جک و ابزار دستی اولیه دسترسی دارید.

می‌توانید خودرو را به طور ایمن روی سطح صاف بالا ببرید و نگه دارید.

نصب حرفه‌ای را توصیه می‌کنیم اگر:

• با برداشتن و نصب میل گاردان آشنا نیستید.

• ابزار مناسب برای برداشتن اتصالات جهانی و پیچ‌های فلنج را ندارید.

• در گشتاور دادن به بست‌های سیستم انتقال قدرت طبق مشخصات یا بررسی زوایای سیستم انتقال قدرت اطمینان ندارید.

توجه:

• نصب نادرست می‌تواند منجر به لرزش سیستم انتقال قدرت و مسائل ایمنی شود. پس از نصب، تأیید کنید که تمام بست‌ها طبق مشخصات گشتاور داده شده‌اند. مفصل‌بندی صحیح اتصالات جهانی و تعادل شفت را بررسی کنید. باید یک تست جاده‌ای برای تأیید عملکرد بدون لرزش انجام شود.

• محل قرارگیری قطعه و عملکرد اصلی

• محل قرارگیری:

میل گاردان عقب در زیر خودرو قرار دارد و به صورت طولی از خروجی گیربکس یا جعبه انتقال (جلو) به ورودی دیفرانسیل عقب (عقب) امتداد می‌یابد. این قطعه بین محفظه امتداد گیربکس و دیفرانسیل محور عقب قرار گرفته و در عقب توسط فلنج پینیون دیفرانسیل پشتیبانی می‌شود.اتصالات:

انتهای جلویی میل گاردان از طریق یک اتصال جهانی و یوغ لغزنده یا فلنج به شفت خروجی گیربکس یا جعبه انتقال متصل می‌شود. انتهای عقب از طریق یک اتصال جهانی و فلنج به فلنج پینیون دیفرانسیل عقب متصل می‌شود. اتصالات جهانی به شفت اجازه می‌دهند تا در حین تطبیق با حرکت سیستم تعلیق و تغییرات زاویه سیستم انتقال قدرت، قدرت را منتقل کند.

عملکرد اصلی:میل گاردان عقب به عنوان پیوند اصلی در انتقال قدرت چرخشی از گیربکس به دیفرانسیل عقب عمل می‌کند. این قطعه باید بارهای گشتاور بالا را تحمل کند و در عین حال تعادل و چرخش روان را حفظ کند. اتصالات جهانی در هر دو انتها به شفت اجازه می‌دهند تا با حرکت سیستم تعلیق عقب، مفصل‌بندی کند و اطمینان حاصل شود که انتقال قدرت بدون گیر کردن حفظ می‌شود. یوغ لغزنده (در صورت وجود) امکان تغییر طول میل گاردان را با فشرده شدن و باز شدن سیستم تعلیق فراهم می‌کند.

محتویات بسته1 عدد مجموعه میل گاردان عقب (شماره قطعه 37110-26A00). توجه: پیچ‌های نصب، مهره‌ها، واشرها و حلقه‌های نگهدارنده اتصالات جهانی در صورت عدم ذکر، شامل نمی‌شوند. لطفاً قبل از خرید، سازگاری با مدل و سال خودروی خود را تأیید کنید.

باورهای غلط رایج در مورد میل گاردان‌هاباور غلط 1:

میل گاردان به ندرت نیاز به تعویض دارد.

واقعیت:

میل گاردان‌ها با گذشت زمان فرسوده می‌شوند، به خصوص اتصالات جهانی و شیارها. در خودروهای با مسافت پیموده شده بالا یا خودروهای تجاری، اتصالات جهانی می‌توانند دچار لقی شوند و باعث لرزشی شوند که نیاز به تعویض شفت دارد.

باور غلط 2:هر میل گاردانی مناسب است.
آیا علامت‌ها هم‌تراز شده‌اند؟میل گاردان‌ها مخصوص خودرو هستند و باید با خروجی گیربکس، فلنج پینیون دیفرانسیل و الزامات طول مطابقت داشته باشند. این شفت به طور خاص برای کاربردهای تویوتا هایس سازگار طراحی شده است.

باور غلط 3:لرزش همیشه مشکل بالانس چرخ است.
آیا علامت‌ها هم‌تراز شده‌اند؟لرزشی که با سرعت افزایش می‌یابد و از طریق کف یا صندلی‌ها احساس می‌شود، می‌تواند ناشی از میل گاردان فرسوده باشد، نه فقط عدم بالانس چرخ. باید بازرسی سیستم انتقال قدرت انجام شود.

پس از تعویض همچنان مشکل دارید؟میل گاردان را تعویض کرده‌اید اما همچنان مشکل دارید؟ این موارد را بررسی کنید:
آیا علامت‌ها هم‌تراز شده‌اند؟- فازبندی نادرست باعث لرزش می‌شود.

آیا بلبرینگ مرکزی به درستی نصب شده است؟

- سوراخ تخلیه باید رو به پایین باشد.

1. آیا پیچ‌های فلنج به درستی گشتاور داده شده‌اند؟- پیچ‌های شل باعث لرزش و خطر ایمنی می‌شوند.

2. آیا زاویه اتصال بررسی شده است؟- زاویه نادرست باعث لرزش می‌شود.

3. آیا درزگیر عقب گیربکس نشتی دارد؟- آسیب درزگیر باعث از دست رفتن روغن می‌شود.

4. آیا وزنه‌های تعادل وجود دارند؟- وزنه‌های گمشده باعث لرزش می‌شوند.

5. آیا بلبرینگ پینیون دیفرانسیل فرسوده است؟- بلبرینگ فرسوده باعث لرزش و صدا می‌شود.

6. تضمین کیفیت و تعهد خدماتتضمین کیفیت:

7. هر قطعه تحت فرآیندهای تولید کنترل شده تولید می‌شود تا از دقت ابعادی و یکپارچگی مواد اطمینان حاصل شود. هر واحد قبل از بسته‌بندی تحت بررسی‌های کیفی زیر قرار می‌گیرد:بازرسی ابعادی - ابعاد حیاتی، الگوی پیچ فلنج و تعداد شیارها در برابر مشخصات طراحی تأیید می‌شوند.

تست تعادل - مجموعه شفت برای عملکرد روان به صورت دینامیکی بالانس می‌شود.

بازرسی اتصالات جهانی - درپوش‌های بلبرینگ برای چرخش روان و تناسب صحیح بررسی می‌شوند.
بازرسی پرداخت سطح - سطح لوله و سطوح فلنج به صورت چشمی تأیید می‌شوند.

• محافظت بسته‌بندی:

• هر میل گاردان به صورت جداگانه در بسته‌بندی محافظ مهر و موم می‌شود تا از آلودگی و آسیب فیزیکی در حین نگهداری و حمل و نقل جلوگیری شود. بسته‌بندی شامل برچسب شماره قطعه واضح برای شناسایی آسان است.

• تعهد خدمات:

• تعهد

توضیحات
پشتیبانی پیش از فروش

کمک به تأیید تناسب قطعه - ما قبل از سفارش به شما در تأیید سازگاری کمک می‌کنیم.

شماره قطعه مرجع
