شرح عملکرد محصول

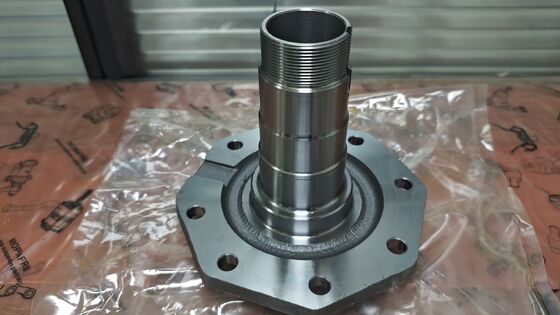

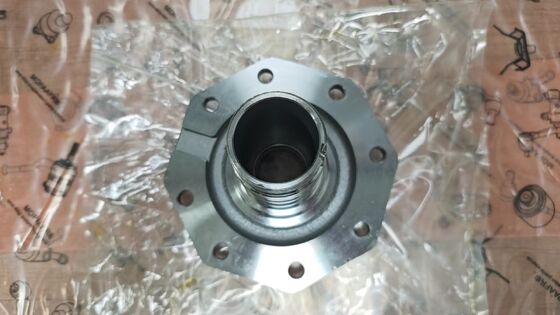

اسپیندل بند فرمان (شماره قطعه 43401-60081) جزء مهمی از محور جلو و سیستم بلبرینگ چرخ تویوتا لندکروزر شما است. وظیفه اصلی آن فراهم کردن سطح ثابتی است که توپی چرخ جلو و یاتاقان چرخ روی آن می چرخند. پیچ‌های دوک به بند فرمان می‌پیچد و به سمت بیرون امتداد می‌یابد و یاتاقان‌های چرخ را پشتیبانی می‌کند که به توپی و چرخ اجازه می‌دهد در حین حمل وزن خودرو به آرامی بچرخند. برای مدل‌های تویوتا لندکروزر 70، سری 80، یک دوک با عملکرد مناسب برای پیش‌بارگیری صحیح یاتاقان چرخ، چرخش پایدار چرخ‌ها و عملکرد ایمن خودرو ضروری است. این قطعه با یک غلتک سوزنی و بوش رانش از پیش نصب شده عرضه می شود که منعکس کننده طراحی به روز مورد استفاده در مدل های بعدی است.

نحوه تشخیص معیوب بند انگشت فرمان

قبل از خرید یک جایگزین، این بررسی های ساده را انجام دهید تا مطمئن شوید که مشکل اسپیندل است:

• تست بازی بلبرینگ چرخ:محور جلو را بالا بیاورید و روی پایه ها نگه دارید. لاستیک را در بالا و پایین بگیرید و سعی کنید آن را تکان دهید. اگر حرکت حتی پس از تنظیم بلبرینگ وجود داشته باشد، ممکن است اسپیندل ساییده شود.

• بررسی ثبات پیش بارگذاری:پیش بار بلبرینگ چرخ را روی مشخصات تنظیم کنید و وسیله نقلیه را برانید. پیش بارگذاری را پس از مدت کوتاهی دوباره بررسی کنید. اگر پیش بارگذاری به طور قابل توجهی تغییر کرده باشد، یاتاقان ممکن است روی یک دوک فرسوده بچرخد.

• بازرسی بصری:با برداشتن توپی و یاتاقان‌ها، سطح یاتاقان دوک را از نظر نقطه‌بندی، شیارها، یک پله یا تغییر رنگ حرارت آبی بررسی کنید. قطر بیرونی دوک را در محل یاتاقان اندازه گیری کنید و با مشخصات مقایسه کنید.

• بررسی تناسب نژاد بلبرینگ:با نصب بلبرینگ روی دوک، سعی کنید مسابقه را با دست بچرخانید. اگر مسابقه روی دوک بچرخد، اسپیندل فرسوده شده و نیاز به تعویض دارد.

ویژگی های محصول

مکان کامپوننت و عملکرد اصلی

مکان:دوک بندک فرمان در انتهای بیرونی مجموعه محور جلو قرار دارد و به بند فرمان پیچ شده است. از بند انگشت به سمت چرخ به سمت بیرون کشیده می شود و سطح نصب توپی چرخ و بلبرینگ چرخ را فراهم می کند. دوک بین بند فرمان (داخلی) و توپی چرخ (خارجی) قرار می گیرد.

اتصالات:دوک با مهره به بند فرمان پیچ می شود و توسط واشر و مهر و موم مهر و موم می شود. بلبرینگ های چرخ روی سطح بیرونی دوک نصب می شوند و توپی را پشتیبانی می کنند. اسپیندل همچنین دارای یک سوراخ داخلی است که یاتاقان غلتکی سوزنی و بوش رانش را در خود جای داده است که از شفت اکسل خارجی (مفصل CV) در هنگام عبور پشتیبانی می کند. دوک، بند انگشت فرمان ثابت را به مجموعه توپی چرخ دوار متصل می کند.

عملکرد اصلی:دوک به عنوان محور ثابتی عمل می کند که بلبرینگ چرخ و توپی روی آن می چرخند. بار عمودی وسیله نقلیه را از طریق بلبرینگ چرخ حمل می کند و موقعیت صحیح چرخ را نسبت به بند فرمان حفظ می کند. یاتاقان غلتکی سوزنی داخلی و بوش از انتهای بیرونی شفت محور جلو پشتیبانی می‌کنند و به آن اجازه می‌دهند تا در عین حفظ تراز با دیفرانسیل بچرخد. این طراحی به روز شده (با غلتک سوزنی و بوش کوتاه تر) جایگزین بوش یک تکه برنجی قبلی شد تا صدا و لرزش در قسمت های جلویی پر مسافت پیموده شده را کاهش دهد.

چرا این بند انگشت فرمان را انتخاب کنید؟

پیش بار یاتاقان چرخ را بازیابی می کند- یک دوک فرسوده اجازه می دهد تا نژاد بلبرینگ بچرخد و باعث سرگردانی و ناپایدار شدن پیش بار می شود. این اسپیندل جدید یک سطح یاتاقان واقعی برای پیش بارگذاری پایدار و ثابت فراهم می کند.

چرخش و گرمای بلبرینگ را از بین می برد- هنگامی که نژاد بلبرینگ روی یک دوک فرسوده می چرخد، گرما ایجاد می شود و به قطعات آسیب می رساند. این دوک جدید تناسب مناسب یاتاقان را فراهم می کند و از آسیب چرخش و حرارت جلوگیری می کند.

جایگزینی مستقیم- مهندسی دقیق برای مطابقت با مشخصات دوک اصلی. جایگزینی مستقیم - بدون نیاز به تغییر. شماره قطعه 43401-60081 برای برنامه های تویوتا لندکروزر 70 سری 80 تایید شده و جایگزین 43401-60080، 43401-60041 و 43401-60040 می شود.

طراحی به روز شده- مجهز به غلتک سوزنی و بوش رانش از قبل نصب شده، که منعکس کننده طراحی بعدی است که صدا و لرزش را در قسمت های جلویی با مسافت پیموده شده کاهش می دهد.

تجهیز خودرو

محتویات بسته

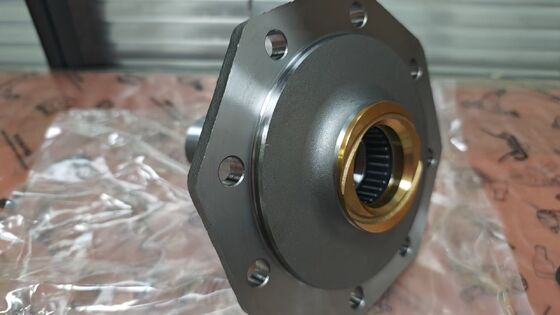

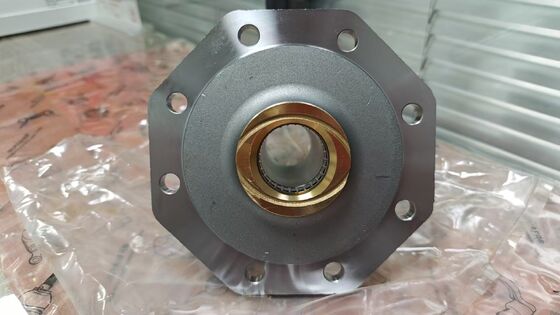

1 عدد اسپیندل بند فرمان (شماره قطعه 43401-60081) با رولبرینگ سوزنی و بوش رانش از قبل نصب شده است. توجه: لطفاً قبل از خرید، سازگاری با مدل خودرو و سال خود را تأیید کنید.

DIY یا نصب حرفه ای؟

این جایگزین برای DIY مناسب است اگر:

• شما تجربه زیادی در تعمیر و نگهداری اجزای محور جلو و یاتاقان چرخ در خودروهای محور جامد دارید.

• شما به آچار گشتاور، پایه های جک، میله برنجی، چکش، سوکت مهره قفل بلبرینگ و مقیاس فنری برای اندازه گیری پیش بارگیری دسترسی دارید.

• شما می توانید با خیال راحت وسیله نقلیه را روی زمین صاف بلند کرده و حمایت کنید.

ما نصب حرفه ای را توصیه می کنیم اگر:

• شما با جداسازی محور جلو و تنظیم پیش بار بلبرینگ چرخ آشنا نیستید.

• شما فاقد ابزار مناسب برای اندازه گیری و تنظیم باربری پیش بار هستید.

• شما در تنظیم پیش بار یاتاقان چرخ یا انجام تراز جلویی اطمینان ندارید.

توجه:نصب نادرست می تواند منجر به خرابی بلبرینگ چرخ و مشکلات ایمنی شود. پس از نصب، پیش بار بلبرینگ چرخ باید به درستی تنظیم و تأیید شود. از واشر و مهر و موم جدید استفاده کنید. رویه های خاص خودرو را برای تنظیم پیش بارگیری دنبال کنید.

راهنمای نصب گام به گام

این راهنمای نصب برای کمک به شما در تعویض دوک بند انگشتی فرمان با اطمینان طراحی شده است. قبل از استارت زدن، مطمئن شوید که خودرو در زمینی صاف با موتور خاموش پارک شده است. شما به ابزارهای زیر نیاز دارید: آچار گشتاور، پایه جک، میله برنجی، چکش، سوکت مهره قفل بلبرینگ و ترازو فنر.

مرحله 1:جلوی خودرو را روی پایه های جک بلند کرده و محکم کنید. چرخ را بردارید.

مرحله 2:کالیپر و روتور ترمز را بردارید. بدون جدا کردن شلنگ ترمز، کالیپر را کنار بگذارید. توپی محور جلو را بردارید.

مرحله 3:سنسور سرعت ABS (در صورت مجهز بودن) را بردارید. درزگیر گرد و غبار، پوشش گرد و غبار و واشر را پس از برداشتن پیچ و مهره های نصب بردارید.

مرحله 4:با استفاده از میله برنجی و چکش، روی دوک بند انگشتی از بند فرمان ضربه بزنید. دوک و واشر را بردارید.

مرحله 5:سطح نصب بند فرمان را تمیز کنید. دوک جدید را برای نصب صحیح یاتاقان و بوش بررسی کنید.

مرحله 6:اسپیندل جدید را با واشر جدید نصب کنید. مهره های نصب را مطابق مشخصات بچرخانید. توپی و بلبرینگ چرخ را دوباره نصب کنید.

مرحله بحرانی:پیش بار بلبرینگ چرخ را با توجه به مشخصات تنظیم کنید. پیش بارگذاری را با مقیاس فنری تأیید کنید. چرخش صاف و عدم پخش را بررسی کنید. تراز جلویی را انجام دهید.

نکته حرفه ای:هنگام تعویض اسپیندل، همیشه از واشر و مهر و موم جدید استفاده کنید. بلبرینگ چرخ ها را بررسی کنید و در صورت فرسودگی تعویض کنید. قبل از نصب بررسی کنید که رولبرینگ سوزنی و بوش به درستی روغن کاری شده باشند.

باورهای غلط رایج در مورد دوک بند انگشتی فرمان

افسانه 1:دوک به ندرت نیاز به تعویض دارد.
واقعیت:اسپیندل ها به مرور زمان فرسوده می شوند، به خصوص زمانی که بلبرینگ چرخ ها شل شده یا از کار افتاده اند. نژاد بلبرینگ می تواند روی سطح دوک بچرخد، آن را فرسوده و باعث ناپایداری پیش بارگذاری شود. بازرسی منظم مهم است.

افسانه 2:بلبرینگ های چرخ شل همیشه یک مشکل یاتاقان هستند.
واقعیت:یاتاقان‌های چرخ شل که نمی‌توان آن‌ها را مطابق مشخصات سفت کرد، اغلب نشان‌دهنده سایش دوک است، نه سایش یاتاقان. اگر نژاد بلبرینگ روی دوک بچرخد، بلبرینگ های جدید به تنهایی مشکل را حل نمی کنند.

افسانه 3:هر دوکی مناسب خواهد بود.
واقعیت:اسپیندل ها مخصوص خودرو هستند و باید با مشخصات محور و یاتاقان چرخ مطابقت داشته باشند. این اسپیندل به طور خاص برای برنامه های تویوتا لندکروزر 70، سری 80 طراحی شده است.

نگرانی های مشترک مشتری و راه حل های ما

ما می دانیم که خرید یک دوک بند انگشتی فرمان می تواند سوالات و نگرانی هایی را ایجاد کند. در اینجا نحوه رسیدگی به رایج ترین مشکلاتی که مشتریانمان با آن مواجه هستند آورده شده است:

برای صاحبان خودروهای شخصی:

"اگر آن را نصب کنم و یاتاقان چرخ ها همچنان شل شده باشند، چه؟"- یاتاقان های چرخ شل پس از تعویض اسپیندل ممکن است نشان دهنده این باشد که پیش بارگذاری به درستی تنظیم نشده است یا به بلبرینگ های جدیدی نیاز است. تنظیم پیش بار را بررسی کنید و یاتاقان ها را از نظر سایش بررسی کنید.

"آیا می توانم فقط دوک را بدون تعویض بلبرینگ تعویض کنم؟"– اکیداً توصیه می شود که بلبرینگ چرخ ها را همزمان تعویض کنید. استفاده مجدد از یاتاقان های قدیمی در یک اسپیندل جدید می تواند باعث سایش ناهموار و مشکلات پیش بارگیری شود.

برای تعمیرگاه ها و حرفه ای ها:

«مشتری می‌گوید پیش‌بارگیری حتی پس از تنظیم بلبرینگ نیز حفظ نمی‌شود».– سطح یاتاقان دوک را از نظر سایش بررسی کنید. اگر مسابقه روی دوک بچرخد، دوک باید تعویض شود. بلبرینگ های جدید به تنهایی این شرایط را اصلاح نمی کنند.

"چگونه از بازگشت پس از تعویض اسپیندل جلوگیری کنیم؟"- از واشرها و مهر و موم های جدید استفاده کنید، پیش بارگیری بلبرینگ را دقیقاً با یک ترازو فنر تنظیم کنید، همه یاتاقان ها را بررسی کنید و در صورت فرسودگی آن ها را تعویض کنید، و قبل از بازگرداندن وسیله نقلیه، تراز جلویی را انجام دهید.

خدمات پس از فروش و گارانتی

این محصول تحت پوشش تضمین کیفیت ما قرار دارد. اگر سوال یا مشکلی در مورد نصب یا کیفیت دارید، لطفا با ما تماس بگیرید و ما ظرف 24 ساعت پاسخ خواهیم داد.

توصیه های محصول مرتبط

هنگام تعویض دوک بند انگشتی فرمان، اغلب توصیه می شود اجزای مرتبط زیر را به طور همزمان بررسی کرده و در نظر بگیرید.
