توضیحات عملکرد محصول

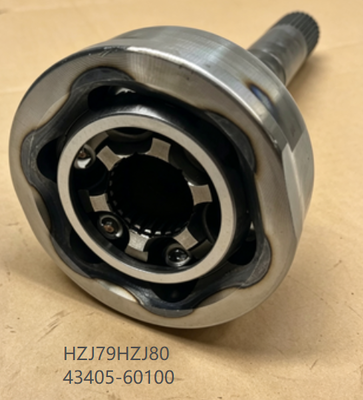

میل‌لنگ بیرونی محور جلو (شماره قطعه 43405-60100) یک جزء حیاتی از سیستم محور جلو و انتقال قدرت تویوتا لند کروزر سری 70 شما است. عملکرد اصلی آن انتقال گشتاور چرخشی از دیفرانسیل جلو به هاب چرخ جلو است که امکان انتقال قدرت به چرخ‌های جلو را در حالت چهار چرخ محرک فراهم می‌کند. این مجموعه میل‌لنگ بیرونی شامل یک مفصل سرعت ثابت Birfield (CV) در سمت بیرونی (چرخ) است که به میل‌لنگ اجازه می‌دهد قدرت را به طور روان منتقل کند و در عین حال زوایای فرمان چرخ‌های جلو را نیز در خود جای دهد. برای مدل‌های لند کروزر سری 70 مجهز به محورهای جلوی صلب، یک میل‌لنگ بیرونی محور جلو که به درستی کار می‌کند برای درگیری قابل اعتماد چهار چرخ محرک، انتقال قدرت روان و عملکرد ایمن خودرو ضروری است. این قطعه مطابق با مشخصات کارخانه طراحی شده است و از تناسب صحیح و عملکرد قابل اعتماد اطمینان حاصل می‌کند.

راهنمای تشخیص DIY

چگونه بفهمیم میل‌لنگ بیرونی محور جلوی شما نیاز به تعویض دارد:

به دنبال این علائم رایج باشید:

1. صدای کلیک هنگام چرخشصدای کلیک فلزی در هنگام چرخش‌های تند، به خصوص در سرعت پایین

2. لرزش هنگام رانندگیلرزش احساس شده از طریق کف یا فرمان، که با افزایش سرعت افزایش می‌یابد

3. نشت گریسگریس پرتاب شده روی گلگیر داخلی چرخ از بوت CV پاره شده

4. لقی بیش از حد در چرخ جلوچرخ هنگام تکان دادن با دست حرکت می‌کند، که نشان‌دهنده فرسودگی مفصل CV است

5. مشکل در فرمان در قفل کاملاحساس ساییدگی یا گیر کردن هنگام فرمان دادن به قفل کامل

💡بازرسی سریع:با قرار گرفتن خودرو روی زمین صاف، فرمان را به قفل کامل بچرخانید و بوت‌های محور جلو را برای ترک، پارگی یا نشت گریس بررسی کنید. در یک دایره تنگ با سرعت پایین رانندگی آزمایشی انجام دهید و به صداهای کلیک گوش دهید. لقی بیش از حد در چرخ جلو هنگام بالا بردن با جک ممکن است نشان‌دهنده فرسودگی مفصل Birfield باشد.

ویژگی‌های محصول

مکان و عملکرد اصلی قطعه

مکان:میل‌لنگ بیرونی محور جلو در داخل محفظه محور جلو و مجموعه مفصل فرمان قرار دارد. این میل‌لنگ از چرخ‌دنده جانبی دیفرانسیل جلو (سمت داخل) از طریق محفظه محور عبور کرده و در مفصل فرمان ظاهر می‌شود، جایی که به هاب چرخ (سمت بیرون) متصل می‌شود. مفصل CV Birfield در مجموعه مفصل فرمان قرار گرفته و توسط اسپیندل مفصل و نگهدارنده مهر و موم روغن احاطه شده است.

اتصالات:انتهای داخلی میل‌لنگ از طریق شیارها با چرخ‌دنده جانبی دیفرانسیل جلو درگیر می‌شود. انتهای بیرونی (محفظه مفصل CV) با شیارهای فلنج درایو هاب چرخ درگیر می‌شود. مفصل CV به میل‌لنگ اجازه می‌دهد تا در حالی که مفصل فرمان برای فرمان‌دهی می‌چرخد، بچرخد. میل‌لنگ توسط یک بوش در داخل اسپیندل مفصل پشتیبانی شده و توسط مهر و موم‌های روغن در هر دو انتها آب‌بندی می‌شود. در مدل‌هایی با فلنج‌های درایو (نه هاب قفل‌شونده)، شیارهای بیرونی مستقیماً با فلنج درایو درگیر می‌شوند.

عملکرد اصلی:میل‌لنگ بیرونی دو عملکرد حیاتی را انجام می‌دهد: (1) انتقال گشتاور چرخشی از دیفرانسیل جلو به هاب چرخ جلو برای عملکرد چهار چرخ محرک، و (2) اجازه دادن به چرخ‌های جلو برای فرمان‌دهی در حالی که تحویل قدرت با سرعت ثابت از طریق مفصل CV Birfield حفظ می‌شود. مفصل CV امکان انتقال قدرت روان در زوایای فرمان متغیر را بدون لرزش یا گیر کردن فراهم می‌کند. این میل‌لنگ به طور خاص برای کاربردهایی که فقط با فلنج‌های درایو استفاده می‌شوند طراحی شده است و با هاب‌های قفل‌شونده اتوماتیک یا دستی کار نمی‌کند، زیرا گام شیار بیرونی متفاوت است.

زمانی که این قطعه بیشترین اهمیت را پیدا می‌کند

این میل‌لنگ بیرونی محور جلو به ویژه برای خودروهایی که:

• برای رانندگی آفرود یا زمین‌های ناهموار استفاده می‌شوند - این شرایط بارهای ضربه‌ای و مفصلی بالایی را بر محور جلو و مفاصل CV وارد می‌کند

• به طور مکرر در حالت 4WD کار می‌کنند - تحویل مداوم قدرت از طریق محور جلو، سایش شیارهای میل‌لنگ و اجزای مفصل CV را تسریع می‌کند

• با بارهای سنگین یا یدک‌کشی رانندگی می‌کنند - وزن اضافی تنش را بر سیستم انتقال قدرت افزایش می‌دهد

• خودروهای با مسافت پیموده شده بالا که قطعات محور اصلی در طول زمان فرسوده شده‌اند

• خودروهایی با فلنج‌های درایو که شیارهای بیرونی مستقیماً با فلنج هاب درگیر می‌شوند

در این شرایط، میل‌لنگ بیرونی محور جلو سخت‌تر کار می‌کند و بیشتر مستعد سایش است، که بازرسی منظم و تعویض به موقع را برای عملکرد قابل اعتماد 4WD و ایمنی ضروری می‌سازد.

دستورالعمل نصب

ابزار مورد نیاز معمول:

• مجموعه آچار سوکت (متریک، سنگین)

• آچار گشتاور

• جداکننده توپ بوش

• مجموعه پرس / سنبه بلبرینگ

• دستکش ایمنی و محافظ چشم

مرجع نصب عمومی (همیشه دفترچه راهنمای سرویس مخصوص خودرو را دنبال کنید):

مهم:

• این روش نیاز به ابزار تخصصی و تجربه دارد.نصب نادرست می‌تواند منجر به از دست دادن درایو یا خرابی فرمان شود.

• محتویات بستهفلنج درایو را برای سایش یا آسیب بررسی کنید.

• پس از سرویس محور جلو، تنظیم زاویه چرخ‌ها را انجام دهید.اگر در مورد هر مرحله مطمئن نیستید، با یک مکانیک ماهر مشورت کنید.

• تویوتا لند کروزر 100 HDJ101/UZJ100 1998-2007اشتباه هنگام تعویض میل‌لنگ بیرونی محور جلو:

• ❌

نادرست:

تلاش برای استفاده از این میل‌لنگ با هاب‌های قفل‌شونده، یا عدم بررسی سازگاری فلنج درایو.

✅درست:سازگاری فلنج درایو را تأیید کنید - این میل‌لنگ فقط با فلنج‌های درایو (43421-60030، 43421-60060) کار می‌کند، نه با هاب‌های قفل‌شونده اتوماتیک یا دستی.

همیشه بوت CV و گریس را تعویض کنید - یک میل‌لنگ جدید با بوت قدیمی به زودی خراب می‌شود.شیارهای فلنج درایو را بررسی کنید - شیارهای فرسوده فلنج درایو به میل‌لنگ محور جدید آسیب می‌رساند.

1. از ابزار مناسب استفاده کنید - میل‌لنگ محور را با چکش جا نزنید؛ این کار به مفصل CV و بلبرینگ‌ها آسیب می‌رساند.تنظیم زاویه چرخ‌ها را انجام دهید - هندسه فرمان باید پس از سرویس محور جلو مجدداً تنظیم شود.⚠️به یاد داشته باشید:تویوتا لند کروزر 100 FZJ105/HZJ105 1998-2007

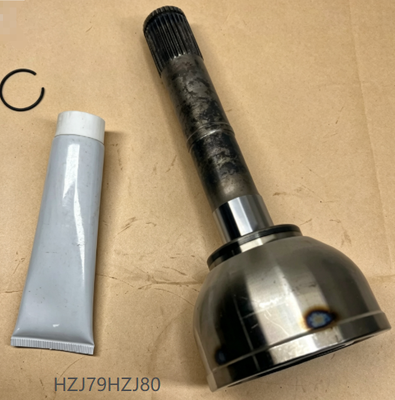

2. محتویات بسته1 عدد میل‌لنگ بیرونی محور جلو (شماره قطعه 43405-60100). توجه: لطفاً قبل از خرید، سازگاری با مدل و پیکربندی خودروی خود را تأیید کنید.

3. خدمات پس از فروش و گارانتیاین محصول تحت پوشش تضمین کیفیت ما قرار دارد. اگر هر گونه سوال یا مشکلی در مورد تناسب یا کیفیت دارید، لطفاً با ما تماس بگیرید و ما ظرف 24 ساعت پاسخ خواهیم داد.
