توضیحات عملکرد محصول

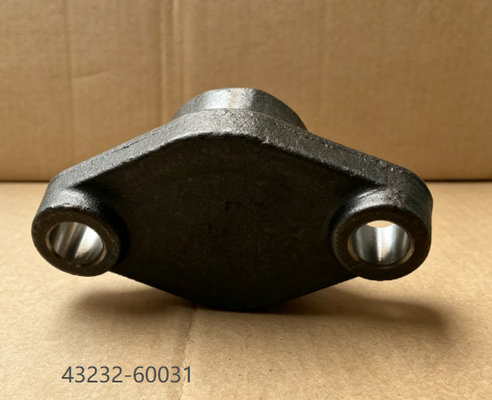

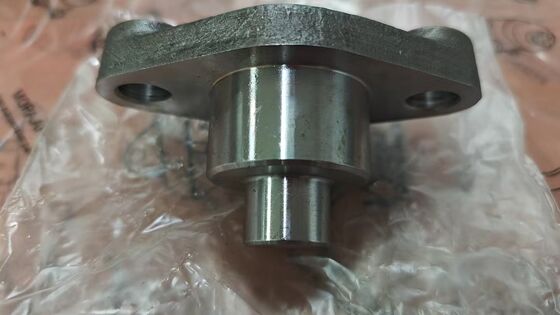

پوشش بلبرینگ مفصل فرمان (شماره قطعه 43232-60031) یک جزء ساختاری حیاتی از مجموعه محور جلوی تویوتا لندکروزر سری 70 شما است. عملکرد اصلی آن حفظ و موقعیت دهی بلبرینگ بالایی مفصل فرمان در حالی که امکان تنظیم پیش بار بلبرینگ مناسب را از طریق واشرها فراهم می کند. این پوشش بلبرینگ که به عنوان پوشش بلبرینگ هاب چرخان نیز شناخته می شود، به بالای مفصل فرمان پیچ می شود و حلقه داخلی بلبرینگ لولایی بالایی را در جای خود محکم می کند. برای مدل های لندکروزر سری 70 مجهز به محورهای جلوی جامد، یک پوشش بلبرینگ نصب شده و گشتاور داده شده به درستی برای هم ترازی صحیح مفصل فرمان، عملکرد فرمان پایدار و هندلینگ ایمن خودرو ضروری است. این جزء برای مشخصات کارخانه طراحی شده است و از تناسب مناسب و عملکرد قابل اعتماد اطمینان حاصل می کند.

علائم رایج خرابی پوشش بلبرینگ

اگر هر یک از علائم زیر را تجربه می کنید، پوشش بلبرینگ مفصل فرمان شما ممکن است در حال خرابی یا نصب نادرست باشد و نیاز به تعویض داشته باشد:

• انحراف فرمان یا بازگشت ضعیف:خودرو در جاده های مستقیم منحرف می شود یا فرمان به درستی به مرکز باز نمی گردد - این می تواند نشان دهنده پیش بار نامناسب مفصل به دلیل خرابی پوشش بلبرینگ باشد.

• لقی یا شل بودن بیش از حد فرمان:فرمان قبل از پاسخگویی چرخ ها لقی بیش از حد دارد - این نشان دهنده بلبرینگ های مفصل فرسوده یا نامناسب است.

• صداهای تق تق یا پاپ هنگام چرخش:صدای تق تق فلزی یا پاپ هنگام فرمان دادن یا عبور از روی دست اندازها - این می تواند ناشی از پوشش بلبرینگ شل یا آسیب دیده باشد.

• سایش نامنظم یا نامنظم لاستیک های جلو:لاستیک های جلو الگوهای سایش نامنظم، به خصوص فرورفتگی یا موج دار شدن را نشان می دهند - این نشان دهنده مشکلات هم ترازی مفصل یا پیش بار است.

• آسیب یا خوردگی قابل مشاهده روی پوشش:بازرسی ترک، زنگ زدگی عمیق یا تغییر شکل روی سطح پوشش بلبرینگ را نشان می دهد.

• نشت گریس در اطراف ناحیه پوشش:گریس قابل مشاهده در اطراف ناحیه بلبرینگ بالایی مفصل - این نشان دهنده خرابی مهر و موم یا نشست نامناسب پوشش است.

اگر این علائم را از طریق بازرسی تأیید کرده اید، تعویض پوشش بلبرینگ مفصل فرمان راه حل توصیه شده است.

نحوه تشخیص پوشش بلبرینگ معیوب

قبل از خرید جایگزین، این بررسی های ساده را برای تأیید اینکه پوشش بلبرینگ مشکل است انجام دهید:

• بازرسی بصری:با پشتیبانی ایمن خودرو و برداشتن چرخ، پوشش بلبرینگ را برای ترک، زنگ زدگی عمیق، تغییر شکل یا علائم نشت گریس در اطراف ناحیه نشیمنگاه بازرسی کنید.

• تست لقی فرمان:با چرخ های جلوی روی زمین، از یک دستیار بخواهید فرمان را کمی به چپ و راست بچرخاند در حالی که شما ناحیه مفصل را مشاهده می کنید. حرکت یا صدای بیش از حد در پوشش بلبرینگ بالایی نشان دهنده سایش یا شل بودن است.

• تست جک:محور جلو را بالا ببرید و آن را روی پایه ها قرار دهید. بالای لاستیک را بگیرید و سعی کنید آن را تکان دهید. حرکت عمودی بیش از حد ممکن است نشان دهنده بلبرینگ های مفصل فرسوده یا پوشش بلبرینگ نامناسب باشد.

• تست جاده:با سرعت کم رانندگی کنید و چرخش های هشت شکل انجام دهید. به صداهای تق تق یا پاپ از جلوی خودرو گوش دهید. هرگونه انحراف فرمان یا بازگشت ضعیف را که ممکن است نشان دهنده مشکلات پیش بار باشد، یادداشت کنید.

ویژگی های محصول

مکان و عملکرد اصلی قطعه

مکان:پوشش بلبرینگ مفصل فرمان در بالای مفصل فرمان در مجموعه محور جلو قرار دارد. این پوشش بالای بلبرینگ بالایی مفصل فرمان قرار می گیرد و حلقه داخلی بلبرینگ و واشرها را بین خود و مفصل فرمان قرار می دهد. یک پوشش بلبرینگ در هر مفصل فرمان وجود دارد و همین شماره قطعه در سمت چپ و راست استفاده می شود.پوشش بلبرینگ سه عملکرد حیاتی را انجام می دهد: (1) حفظ بلبرینگ بالایی مفصل فرمان در موقعیت خود، (2) امکان تنظیم پیش بار بلبرینگ از طریق انتخاب واشر، و (3) فراهم کردن نقطه نصب ساختاری برای انتهای بالایی محور چرخش مفصل فرمان. پیش بار بلبرینگ مناسب اطمینان حاصل می کند که مفصل برای فرمان به آرامی می چرخد و در عین حال لقی بیش از حد را که می تواند باعث انحراف یا لرزش شود، از بین می برد. هنگامی که محفظه محور یا مفصل فرمان تعویض می شود، پیش بار بلبرینگ مفصل باید مجدداً تنظیم شود، که نیاز به برداشتن و نصب مجدد پوشش بلبرینگ با ضخامت واشر صحیح دارد.

پوشش بلبرینگ به بالای مفصل فرمان پیچ می شود. واشرها بین پوشش بلبرینگ و مفصل فرمان قرار می گیرند تا پیش بار بلبرینگ تنظیم شود. پوشش بلبرینگ به حلقه داخلی بلبرینگ بالایی فشار می آورد که روی بلبرینگ لولایی می چرخد. بازوی مفصل (بازوی فرمان) به طور جداگانه در سمت پایین نصب می شود. در طول مونتاژ، پوشش بلبرینگ با استفاده از یک ابزار سرویس ویژه به داخل حلقه داخلی بلبرینگ رانده می شود، سپس با چهار مهره و واشر فنری محکم می شود.عملکرد اصلی:پوشش بلبرینگ سه عملکرد حیاتی را انجام می دهد: (1) حفظ بلبرینگ بالایی مفصل فرمان در موقعیت خود، (2) امکان تنظیم پیش بار بلبرینگ از طریق انتخاب واشر، و (3) فراهم کردن نقطه نصب ساختاری برای انتهای بالایی محور چرخش مفصل فرمان. پیش بار بلبرینگ مناسب اطمینان حاصل می کند که مفصل برای فرمان به آرامی می چرخد و در عین حال لقی بیش از حد را که می تواند باعث انحراف یا لرزش شود، از بین می برد. هنگامی که محفظه محور یا مفصل فرمان تعویض می شود، پیش بار بلبرینگ مفصل باید مجدداً تنظیم شود، که نیاز به برداشتن و نصب مجدد پوشش بلبرینگ با ضخامت واشر صحیح دارد.

محتویات بسته1 عدد پوشش بلبرینگ مفصل فرمان (شماره قطعه 43232-60031). توجه: واشرها، بلبرینگ ها، مهره ها، واشر فنری و سخت افزار نصب گنجانده نشده اند مگر اینکه ذکر شده باشد. لطفاً قبل از خرید، سازگاری با مدل خودروی خود را تأیید کنید.

باورهای غلط رایج در مورد پوشش بلبرینگ

افسانه 1:

پوشش بلبرینگ به ندرت نیاز به تعویض دارد.

واقعیت:در حالی که پوشش بلبرینگ بادوام است، می تواند در طول زمان خورده، ترک خورده یا تغییر شکل دهد، به خصوص در وسایل نقلیه آفرود. این قطعه باید در طول هر سرویس مفصل بازرسی شود و در صورت فرسودگی یا آسیب دیدگی تعویض شود.
تضمین کیفیت و تعهد خدماتهر پوشش بلبرینگی مناسب است.

واقعیت:پوشش های بلبرینگ مخصوص خودرو هستند و باید با مشخصات مفصل فرمان و بلبرینگ مطابقت داشته باشند. این پوشش به طور خاص برای تویوتا لندکروزر سری 70 و کاربردهای سازگار طراحی شده است.
تضمین کیفیت و تعهد خدماتتعویض پوشش بلبرینگ بر هم ترازی تأثیر نمی گذارد.

واقعیت:پوشش بلبرینگ بخشی از مجموعه مفصل فرمان است که پیش بار و هم ترازی بلبرینگ مفصل را تعیین می کند. پس از تعویض، پیش بار باید تأیید شود و هم ترازی جلوی خودرو توصیه می شود.
تضمین کیفیت و تعهد خدماتتضمین کیفیت:

هر جزء تحت فرآیندهای تولید کنترل شده تولید می شود تا از دقت ابعادی و یکپارچگی مواد اطمینان حاصل شود. هر واحد قبل از بسته بندی تحت بررسی های کیفی زیر قرار می گیرد:

بازرسی ابعادی - ابعاد حیاتی در برابر مشخصات طراحی تأیید می شوند.
تأیید مواد - سختی و ضخامت فولاد آزمایش می شود.

• بازرسی پرداخت سطح - کیفیت سطح و سطح آب بندی به صورت بصری تأیید می شود.

• بازرسی بسته بندی - هر واحد برای شناسایی آسان در بسته بندی محافظ مهر و موم می شود.

• محافظت بسته بندی:

• هر پوشش بلبرینگ به صورت جداگانه در بسته بندی محافظ مهر و موم می شود تا از آلودگی و آسیب فیزیکی در طول ذخیره سازی و حمل و نقل جلوگیری شود. بسته بندی شامل یک برچسب شماره قطعه واضح برای شناسایی آسان است.
