شرح عملکرد محصول

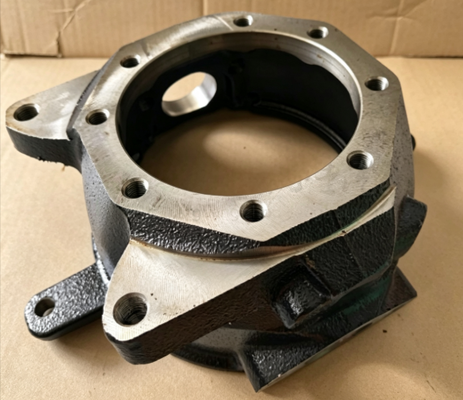

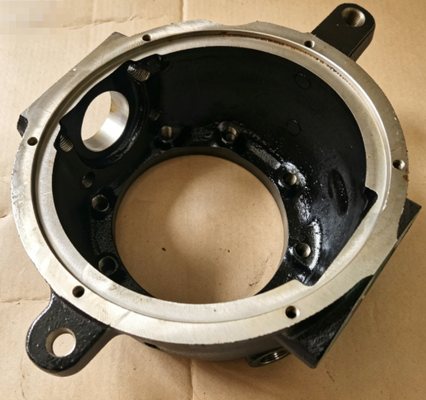

بند انگشت فرمان (شماره قطعه 43211-60111 برای RH / 43212-60111 برای LH) یک جزء ساختاری حیاتی از محور جلو و سیستم فرمان تویوتا لندکروزر سری 70 شما است. عملکرد اصلی آن پشتیبانی از هاب چرخ جلو و مجموعه ترمز و در عین حال فراهم کردن نقطه محوری برای چرخش فرمان است. بند انگشت توپی چرخ را به اتصال فرمان و اجزای تعلیق متصل می کند و بارهای عمودی ناشی از وزن خودرو و نیروهای جانبی را در هنگام پیچیدن تحمل می کند. برای مدل‌های لندکروزر سری 70 مجهز به محورهای جلو محکم، یک بند انگشت فرمان با عملکرد مناسب برای کنترل دقیق فرمان، هندلینگ پایدار و عملکرد ایمن وسیله نقلیه ضروری است. این قطعه مطابق با مشخصات کارخانه طراحی شده است و از تناسب مناسب و عملکرد قابل اطمینان اطمینان می دهد.

علائم رایج خرابی بند انگشت فرمان

اگر هر یک از علائم زیر را تجربه می کنید، ممکن است بند انگشت فرمان شما از کار افتاده باشد و نیاز به تعویض داشته باشد:

• بازی یا شل بودن بیش از حد فرمان:قبل از پاسخ دادن چرخ‌ها، فرمان بازی بیش از حد آزاد است - این نشان دهنده فرسودگی یاتاقان‌های بند انگشتی یا بوش‌های پایه است.

• صدای کوبیدن یا ترکیدن هنگام چرخش:صدای قلقلک یا صدای پاپ فلزی هنگام هدایت یا عبور از دست اندازها - این نشان دهنده فرسودگی قطعات بند انگشتی یا نصب شل است

• سایش ناهموار یا نامنظم لاستیک:لاستیک های جلو الگوهای سایش ناهمواری را نشان می دهند، به خصوص حجامت یا اسکالوپ - این نشان دهنده مشکلات بند انگشتی یا تراز است.

• سرگردانی فرمان یا برگشت پذیری ضعیف:خودرو در جاده های مستقیم سرگردان می شود یا فرمان به درستی به مرکز باز نمی گردد - این نشان دهنده اتصال یا فرسودگی بند انگشت است.

• آسیب یا ترک های قابل مشاهده روی بند انگشت:بازرسی ترک‌ها، زنگ‌زدگی عمیق یا آسیب ضربه‌ای به بدنه بند انگشتی را نشان می‌دهد - این نشان‌دهنده سازش ساختاری است.

• نشت گریس از ناحیه بند انگشت:چربی قابل مشاهده در اطراف بند انگشت یا محفظه گردان - این نشان دهنده ساییدگی مهر و موم یا قطعات آسیب دیده است.

اگر این علائم را از طریق بازرسی تایید کرده اید، تعویض بند انگشت فرمان راه حل پیشنهادی است.

نحوه تشخیص بند انگشت فرمان معیوب

قبل از خرید یک جایگزین، این بررسی های ساده را انجام دهید تا مطمئن شوید که بند فرمان مشکل دارد:

• بازرسی بصری:در حالی که چرخ برداشته شده و وسیله نقلیه به طور ایمن حمایت شده است، بند انگشت را از نظر ترک، زنگ زدگی عمیق، آسیب ضربه یا نشت چربی در اطراف محل چرخش بررسی کنید.

• تست بازی فرمان:در حالی که چرخ‌های جلو روی زمین هستند، از دستیار بخواهید که فرمان را کمی به چپ و راست بچرخاند در حالی که بند انگشت و اتصال فرمان را مشاهده می‌کنید. حرکت بیش از حد قبل از پاسخ چرخ نشان دهنده سایش است.

• تست جک:محور جلو را بالا بیاورید و روی پایه ها نگه دارید. بالا و پایین لاستیک را بگیرید و سعی کنید آن را تکان دهید. حرکت بیش از حد ممکن است نشان دهنده فرسودگی یاتاقان های بند انگشتی یا بوش های کینگ پین باشد.

• تست جاده:با سرعت کم رانندگی کنید و پیچ های شکل هشت را انجام دهید. از قسمت جلویی به صداهای کوبنده یا ترکیدن گوش کنید. به هرگونه سرگردانی فرمان یا برگشت پذیری ضعیف توجه کنید.

زمانی که این بخش بیشتر اهمیت دارد

این بند انگشت فرمان به ویژه برای خودروهایی که عبارتند از:

• برای رانندگی خارج از جاده یا زمین های ناهموار استفاده می شود - این شرایط بارهای ضربه ای زیادی را بر محور جلو و اجزای فرمان تحمیل می کند.

• کارکرد با بارهای سنگین یا بکسل - وزن اضافی فشار روی بند انگشت و سیستم فرمان را افزایش می دهد.

• رانندگی در مناطقی با شرایط جاده نامناسب - چاله‌ها و سطوح ناهموار سایش اجزای بند انگشت را تسریع می‌کنند.

• وسایل نقلیه با مسافت پیموده شده که در آن اجزای اصلی بند انگشت در طول زمان فرسوده شده اند

در این شرایط، بند فرمان سخت‌تر کار می‌کند و مستعد ساییدگی است، که بازرسی منظم و تعویض به موقع را برای فرمان و ایمنی مطمئن ضروری می‌کند.

ویژگی های محصول

دستورالعمل های نصب

ابزارهای مورد نیاز معمولا:

• مجموعه آچار سوکتی (متریک، سنگین)

• آچار گشتاور

• جدا کننده مفصل توپ

• مجموعه پرس یاتاقان / دریفت

• دستکش ایمنی و محافظ چشم

مرجع نصب عمومی (همیشه از دفترچه راهنمای سرویس مخصوص خودرو پیروی کنید):

مهم:

• این روش نیاز به ابزار و تجربه تخصصی دارد.نصب نادرست می تواند منجر به خرابی فرمان شود.

• همیشه بلبرینگ و آب بند چرخ ها را تعویض کنیدهنگام نصب یک بند انگشت جدید

• تراز چرخ ها را بررسی و تنظیم کنیدپس از نصب

• اگر در مورد هر مرحله ای مطمئن نیستید، با یک مکانیک خبره مشورت کنید.

محتویات بسته

• 1 × بند فرمان (دست راست 43211-60111 یا دست چپ 43212-60111)

• بسته بندی محافظ با برچسب شماره قطعه

توجه:بلبرینگ چرخ، مهر و موم، و سخت افزار نصب شامل نمی شود. در صورت نیاز جداگانه سفارش دهید.

توصیه های بازرسی و نگهداری

بند فرمان باید در حین سرویس اکسل جلو بازرسی شود.علائم ترک، آسیب یا رفتار غیرعادی فرمان نشان دهنده نیاز به بازرسی یا تعویض است.

شاخص های رایج مبنی بر اینکه بند انگشت ممکن است نیاز به تعویض داشته باشد:

چک لیست بازرسی:

• محفظه بند انگشت را از نظر ترک، خوردگی یا آسیب بررسی کنید.

• بازی و وضعیت بلبرینگ چرخ را بررسی کنید.

• سایش دوک و بوش را بررسی کنید.

• اجزای فرمان را از نظر بازی یا آسیب بررسی کنید.

نکات نگهداری:

• یاتاقان ها و مهر و موم های چرخ را هنگام نصب بندک جدید تعویض کنید.

• بعد از تعویض بند انگشت، تراز چرخ را انجام دهید.

• بوش های دوک را در حین سرویس بلبرینگ بررسی کنید.

پس از تعویض هنوز مشکلاتی دارید؟

بند فرمان تعویض شده اما همچنان مشکل دارید؟ اینها را بررسی کنید:

1. آیا وسیله نقلیه غیر ABS تایید شد؟– نصب بر روی خودروی ABS باعث مشکلات مربوط به نصب می شود

2. بلبرینگ چرخ ها تعویض شد؟- بلبرینگ های قدیمی در یک بند انگشت جدید ممکن است زودتر از موعد از کار بیفتند

3. آیا بوش های دوک بازرسی شدند؟- بوش های فرسوده باعث بازی فرمان می شوند

4. تراز چرخ انجام شد؟– هندسه فرمان باید پس از تعویض بند انگشت بازنشانی شود

5. آیا همه بست ها به درستی گشتاور شدند؟- گشتاور نامناسب باعث شل شدن قطعات و خطر ایمنی می شود

6. آیا میله کراوات یا درگ لینک ساییده شده است؟- فرسودگی اجزای فرمان باعث سرگردانی می شود

7. آیا پیش بار بلبرینگ چرخ درست است؟– پیش بارگذاری نادرست باعث ایجاد نویز و خرابی زودرس می شود

تضمین کیفیت و تعهد خدمات

تضمین کیفیت:
هر جزء تحت فرآیندهای تولید کنترل شده برای اطمینان از دقت ابعادی و یکپارچگی مواد تولید می شود. هر واحد قبل از بسته بندی تحت بررسی های کیفی زیر قرار می گیرد:

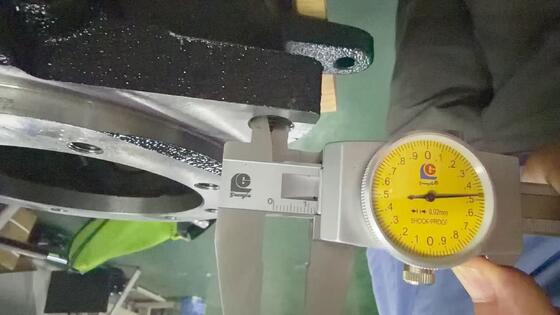

• بازرسی ابعادی - نقاط نصب حیاتی، ابعاد دوک و صندلی های بلبرینگ در برابر مشخصات طراحی تایید شده اند.

• تأیید مواد - سختی فولاد و متالورژی آزمایش می شود

• بازرسی پایان سطح - کیفیت سطح و وضعیت رزوه به صورت بصری تأیید می شود

• بازرسی بسته بندی - هر واحد در بسته بندی محافظ مهر و موم شده است

حفاظت از بسته بندی:
هر بند فرمان به صورت جداگانه در بسته بندی محافظ مهر و موم شده است تا از آلودگی و آسیب فیزیکی در حین نگهداری و حمل و نقل جلوگیری شود. بسته بندی شامل یک برچسب شفاف با شماره قطعه برای شناسایی آسان است.

تعهد خدمت:

توصیه های محصول مرتبط

هنگام تعویض بند فرمان، اغلب توصیه می شود اجزای مرتبط زیر را به طور همزمان بررسی و تعویض کنید.
